ไทย
 |
| จำนวน： | |
|---|---|
VLF-60KV
CHONGQING GOLD
9031809090

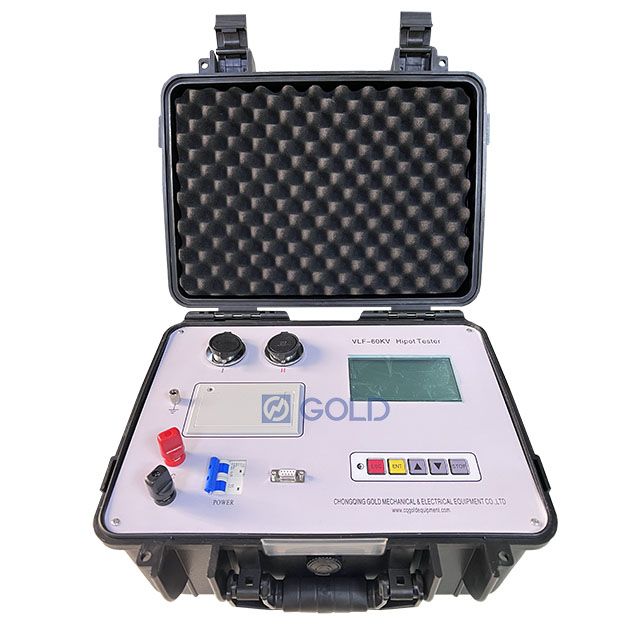

ความถี่สูงความถี่สูงแรงดันสูง 60kV VLF อุปกรณ์ทดสอบสายเคเบิล
1. ข้อกำหนด
| แบบอย่าง | แรงดันไฟฟ้า | กำลังการผลิต | ฟิวส์ | น้ำหนัก | แอปพลิเคชัน |
| VLF-60KV | 60kV (จุดสูงสุด) | 0.1Hz, ≤0.5µf 0.05Hz, ≤1.0µF 0.02Hz, ≤2.5µF 0.01Hz, ≤5.0µf | 25a | การควบคุม: 6 กก. HV Tank I: 30 กิโลกรัม HV Tank II: 50 กิโลกรัม | สายเคเบิล 25kV และต่ำกว่าเครื่องกำเนิดไฟฟ้า |
| ฉันใช้รถถัง HV เพียงอย่างเดียว | 30kV (จุดสูงสุด) | 0.1Hz, ≤1.1µF 0.05Hz, ≤2.2µf 0.02Hz, ≤5.5µf 0.01Hz, ≤11.0µf | สายเคเบิล 10kV และด้านล่างเครื่องกำเนิดไฟฟ้าเครื่องกำเนิดไฟฟ้า |
2. ฟังก์ชั่นหลัก
ข้อมูลปัจจุบันและแรงดันไฟฟ้าจะได้รับโดยตรงผ่านการสุ่มตัวอย่างของด้านแรงดันไฟฟ้าสูงซึ่งเป็นจริงและแม่นยำ
การป้องกันแรงดันไฟฟ้าเกิน
การป้องกันกระแสเกิน
การออกแบบความต้านทานการป้องกันเอาท์พุทแรงดันไฟฟ้าสูงในถังเก็บ HV ไม่จำเป็นต้องมีความต้านทานภายนอกเพิ่มเติม
แรงดันไฟฟ้าสูงและการปิดแรงดันต่ำ -วงจรควบคุมการตอบรับเชิงลบเชิงลบ
3. วิธีเลือกผลิตภัณฑ์ที่เหมาะสมสำหรับการทดสอบ
โปรดตรวจสอบให้แน่ใจว่าความจุของผลิตภัณฑ์ทดสอบนั้นต่ำกว่าตัวเก็บประจุที่ได้รับการจัดอันดับเครื่องมือ หากความจุของผลิตภัณฑ์ทดสอบมีขนาดเล็กเกินไปและไม่สามารถส่งออกได้เมื่อต่ำกว่า 0.05µF รูปคลื่นจะได้รับผลกระทบ 0.05 电 F ตัวเก็บประจุและเอาต์พุตเสริมแบบขนาน ต่อไปนี้เป็นความจุของเครื่องมือบางอย่างสำหรับการอ้างอิงของคุณ
ความสามารถพลังงานสัมพัทธ์เดียวของเครื่องกำเนิดไฟฟ้าที่แตกต่างกัน
| พลังงานความร้อน | พลังน้ำ | ||||||
ความจุเครื่องกำเนิดไฟฟ้า (MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| พลังงานสัมพัทธ์เดียว กำลังการผลิต (） f) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
ความจุพลังงานของสายฉนวนกันความร้อน XLPE เดียว (µf/km)
| ความจุ kf/km | ||||||||||||
| แรงดันไฟฟ้า (KV) | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 | |
| พื้นที่ตัดขวาง (มิลลิเมตร2 ) | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 | |
4. เลือกแรงดันไฟฟ้าที่แตกต่างกัน
5. คู่ของเรา
ติดต่อเรา
ติดต่อ: Christine Cang
มือถือ/weChat: +86 15123029885
whatsapp: +86 15123029885
อีเมล: gold05@hy- medustustry.com
