ซีรี่ส์การแปลงความถี่เรโซแนนซ์ระบบทดสอบ AC Hipot 500kV อุปกรณ์สวิตช์ GIS

ซีรี่ส์การแปลงความถี่เรโซแนนซ์ระบบทดสอบ AC Hipot 500kV อุปกรณ์สวิตช์ GIS

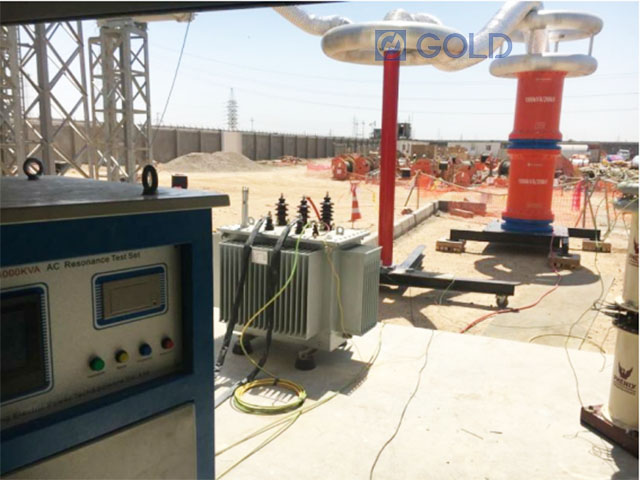

1. องค์ประกอบหลักของ GDXZ  ระบบทดสอบ Resonance AC Hipot Series ความถี่ของอุปกรณ์สวิตช์ GIS 500kV (เช่น GDXZ-1300KVA 650kV)

2. บทนำ

1) สวิตช์ GIS 500kV ของชุดการทดสอบความถี่ GDXZ Resonance Resonance AC HIPOT Series ใช้วิธีการปรับความถี่พลังงานเพื่อให้ตัวเก็บประจุและตัวเก็บประจุทดสอบสามารถบรรลุการสั่นพ้องเพื่อให้ได้แรงดันไฟฟ้าสูง

2) เนื่องจากแหล่งจ่ายไฟขนาดเล็กน้ำหนักเบาและขนาดเล็กจึงได้รับการยกย่องและนำไปใช้อย่างกว้างขวางในประเทศจีนและประเทศอื่น ๆ

3) GDXZ Series Series Resonance Resonance AC Hipot Test System เป็นวิธีการใหม่และแนวโน้มของการทดสอบแรงดันไฟฟ้าสูงในปัจจุบัน

3. ดัชนีทางเทคนิคหลัก

(1) ความจุที่ได้รับการจัดอันดับ: 1300kva

(2) การจัดอันดับแรงดันไฟฟ้า: 650kV

(3) คะแนนปัจจุบัน: 2A

(4) ความแม่นยำในการวัด: ค่าที่ถูกต้อง 1.5 หมวดหมู่

(5) ความถี่ในการทำงาน: 30-300Hz

(6) รูปคลื่นเอาท์พุท: คลื่นไซน์

(7) ปัจจัยคุณภาพ: อุปกรณ์ตัวเองq≥ 30 (F = 45Hz)

(8) อัตราการบิดเบือนรูปร่างของคลื่น: แรงดันเอาท์พุทอัตราการบิดเบือนรูปคลื่นอัตราการบิดเบือน≤1 %

(9) ป้อนแหล่งจ่ายไฟ:  สามขั้นตอน 380V, 50/60Hz

(10) ชั่วโมงการทำงาน: ภายใต้ภาระที่ได้รับการจัดอันดับให้ทำงานต่อเนื่องเป็นเวลา 60 นาที; แรงดันไฟฟ้าเกิน 1.1 ครั้งและ 1 นาที

(11) อุณหภูมิสูงขึ้น: หลังจากทำงานอย่างต่อเนื่องภายใต้โหลดที่จัดอันดับ 60 นาทีอุณหภูมิจะเพิ่มขึ้น≤65k

(12) ฟังก์ชั่นการป้องกัน: แรงดันไฟฟ้าเกินกระแสไฟฟ้าเริ่มเป็นศูนย์ความผิดปกติของระบบและฟังก์ชั่นการป้องกันอื่น ๆ

(13) อุณหภูมิสิ่งแวดล้อม: -20 ℃ -55 ℃

(14) ความชื้นสัมพัทธ์: ≤90 % RH

(15) ความสูง: ≤3000เมตร

4. ฟังก์ชั่นหลัก

1) gdxz  ระบบการทดสอบ Resonance Resonance AC Hipot Series มีฟังก์ชั่นการป้องกันที่หลากหลายเช่นแรงดันไฟฟ้าเกินกระแสไฟฟ้าเริ่มต้นการเริ่มต้นตำแหน่งเป็นศูนย์และสาเหตุของระบบ (หน่วยความจำแฟลช) สามารถตั้งค่าค่าการป้องกันที่มากเกินไปและเกินความต้องการตามความต้องการของผู้ใช้และเมื่อการป้องกันวาบไฟสามารถบันทึกบทบาทของผลิตภัณฑ์ทดสอบค่าแรงดันไฟฟ้าจะถูกบันทึกเมื่อหน่วยความจำแฟลชเกิดขึ้น

2) ใช้งานง่ายบนไซต์

3) อุปกรณ์มีโหมดการทำงานสามโหมด: โหมดอัตโนมัติโหมดแมนนวลการปรับอัตโนมัติและโหมดการปรับปรุงด้วยตนเองมันสะดวกที่จะใช้ผู้ใช้เพื่อเลือกและปรับปรุงความเร็วในการทดสอบอย่างยืดหยุ่นตามเงื่อนไขของเว็บไซต์

4) สามารถจัดเก็บและพิมพ์ข้อมูลในสถานที่ต่าง ๆ และหมายเลขข้อมูลที่เก็บไว้คือตัวเลขซึ่งสะดวกสำหรับผู้ใช้ในการระบุและค้นหา

5) เมื่ออุปกรณ์สแกนโดยอัตโนมัติจุดเริ่มต้นของความถี่สามารถตั้งค่าได้ในช่วงที่กำหนดตามความประสงค์และสามารถเลือกทิศทางการสแกนขึ้นหรือลงได้ ในเวลาเดียวกันหน้าจอ LCD ขนาดใหญ่จะแสดงเส้นโค้งการสแกนซึ่งสะดวกสำหรับผู้ใช้ที่จะเข้าใจอย่างสังหรณ์ใจว่าจะค้นหาจุดกำทอนหรือไม่

6) ใช้เทคโนโลยีแพลตฟอร์ม DSP เพื่อเพิ่มหรือลดฟังก์ชั่นและการอัพเกรดตามความต้องการของผู้ใช้และอินเทอร์เฟซแลกเปลี่ยนเครื่องจักรจะใช้งานง่ายกว่า

7) กำลังการผลิตแหล่งจ่ายไฟที่ต้องการลดลงอย่างมาก ชุดของแหล่งจ่ายไฟเรโซแนนซ์ใช้เครื่องปฏิกรณ์เรโซแนนซ์และตัวเก็บประจุสำหรับการสั่นพ้องเพื่อสร้างแรงดันไฟฟ้าสูงและกระแสไฟฟ้าขนาดใหญ่ ในระบบทั้งหมดแหล่งจ่ายไฟจำเป็นต้องจัดหาส่วนหนึ่งของการใช้พลังงานในระบบดังนั้นแหล่งจ่ายไฟที่จำเป็นสำหรับการทดสอบเพียง 1/Q ของความสามารถในการทดสอบ

8) น้ำหนักและปริมาตรของอุปกรณ์ลดลงอย่างมาก ในชุดอุปกรณ์เรโซแนนซ์ตัวควบคุมพลังสูงขนาดใหญ่และหม้อแปลงการทดสอบความถี่สูงทั่วไปจะถูกละเว้นแหล่งจ่ายไฟเรโซแนนซ์ต้องการเพียง 1/q ของความสามารถในการทดสอบซึ่งจะช่วยลดน้ำหนักและระบบปริมาตรได้อย่างมาก โดยปกติแล้วจะเป็นอุปกรณ์ทดสอบ 1/10-1/30 ที่พบได้ทั่วไป

9) ปรับปรุงรูปคลื่นแรงดันไฟฟ้าเอาต์พุตได้อย่างมีประสิทธิภาพ แหล่งจ่ายไฟเรโซแนนท์เป็นวงจรตัวกรองเรโซแนนท์ที่สามารถปรับปรุงการบิดเบือนรูปคลื่นของแรงดันไฟฟ้าเอาท์พุทได้รับรูปคลื่นไซน์ที่ดีและป้องกันการล่มสลายที่ไม่ถูกต้องผ่านจุดสูงสุดของฮาร์มอนิกผ่านจุดสูงสุดฮาร์มอนิก

10) ป้องกันจุดสิ้นสุดการเผาไหม้ของวงจรสั้นขนาดใหญ่ ในชุดของการสั่นพ้องในซีรีส์เมื่อความอ่อนแอของฉนวนของผลิตภัณฑ์ทดสอบถูกย่อยสลายวงจรจะผิดปกติในวงจรทันทีและกระแสแหวนลดลงอย่างรวดเร็วเป็น 1/q ของกระแสการทดสอบปกติ หากการสั่นพ้องแบบคู่ขนานหรือหม้อแปลงทดสอบถูกใช้เพื่อทนต่อการทดสอบแรงดันไฟฟ้ากระแสการสลายตัวจะเพิ่มขึ้นทันทีหลายสิบครั้ง เมื่อเทียบกับทั้งสองกระแสระยะสั้น -วงจรและกระแสไฟฟ้าเกิดขึ้นหลายร้อยครั้ง การสั่นพ้องของผู้สมัครสามารถพบจุดอ่อนของฉนวนได้อย่างมีประสิทธิภาพและไม่ต้องกังวลเกี่ยวกับจุดตรวจเอกซเรย์การเผาไหม้ในกระแสไฟฟ้าระยะสั้นขนาดใหญ่

11) จะไม่มีการกู้คืนแรงดันไฟฟ้ามากเกินไป เมื่อตัวอย่างถูกย่อยสลายแรงดันไฟฟ้าสูงจะหายไปทันทีเนื่องจากการสูญเสียเงื่อนไขการสั่นพ้องอาร์คจะดับลงทันทีและกระบวนการกู้คืนแรงดันกู้คืนนั้นยาวมากและง่ายต่อการตัดการเชื่อมต่อแรงดันแสงแฟลชอีกครั้งก่อนที่จะถึง กระบวนการนี้เป็นกระบวนการของการสะสมพลังงานเป็นระยะ ๆ นี่เป็นเวลานานและไม่ได้เรียกคืนแรงดันไฟฟ้าเกิน
