gd-tc
GOLD
GD-TC

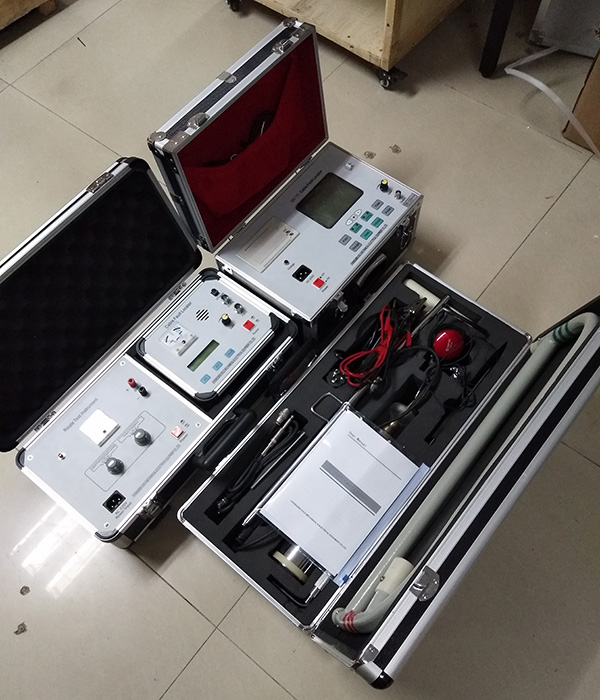

GD-TC Cable Fault Tester
Cable Fault Tester เป็นเครื่องมือทดสอบความผิดปกติของสายเคเบิลแบบพกพาที่ออกแบบและผลิต
เครื่องทดสอบความผิดพลาดของสายเคเบิลทั้งหมดประกอบด้วยสามกะพริบร่องรอยและตำแหน่งสามส่วน
เครื่องทดสอบความผิดปกติของสายเคเบิล (เครื่องมือทดสอบแฟลช) สามารถใช้ในการตรวจจับความต้านทานต่ำ, ความต้านทานสูง, ลัดวงจร, วงจรเปิด, ความล้มเหลวรั่วและความผิดพลาดกระพริบสามารถตรวจจับตำแหน่งจุดผิดปกติความยาวสายเคเบิลและสายเคเบิลของสายเคเบิลใต้ดิน เส้นทางที่ฝังอยู่ มันมีลักษณะของการทดสอบที่แม่นยำ, สติปัญญาสูง, การปรับตัวกว้าง, ประสิทธิภาพที่มั่นคงและการพกพาที่มีน้ำหนักเบา เครื่องมือใช้ระบบอักขระจีนจอแสดงผลความละเอียดสูงอินเตอร์เฟซที่เป็นมิตร
การติดตามสายเคเบิลและจุดผิดปกติคือการวัดเส้นทางจุดคงที่Tpyrotheld probe, a-frame, โทรศัพท์มือถือ ฯลฯ เครื่องมือนี้เป็นเครื่องมือเฉพาะสำหรับการทดสอบการวางตำแหน่งสายเคเบิลซึ่งสามารถใช้ได้กับสายเคเบิลต่าง ๆ ที่มีตัวนำโลหะ (คู่สาย, Guardrains, ชั้นป้องกัน) ฟังก์ชั่นหลักคือการทดสอบการวางตำแหน่งของจุดที่ไม่ได้เปิดของพื้นดินการตรวจจับเส้นทางสายเคเบิลและการทดสอบสายเคเบิลที่ฝังอยู่
เครื่องทดสอบความผิดพลาดสายเคเบิล (ทดสอบแฟลช)
อุณหภูมิโดยรอบ | -10 ° C～40 ° C |
ข้อผิดพลาดการวัด | ข้อผิดพลาดการทดสอบคร่าวๆ± 1% |
ระยะการทดสอบ | ยาวที่สุดไม่น้อยกว่า 16km |
ระยะการทดสอบขั้นต่ำ (โซนตาบอด) | 1 ~ 3m |
อัตราการสุ่มตัวอย่าง | 25MHz |
พลังงานและการใช้พลังงาน | การสื่อสารหรืออุปทานกระแสตรง AC 220V ± 10% การใช้พลังงานไม่เกิน 10W; DC 6V / 7AH การใช้พลังงานไม่เกิน 6W |
ส่งความกว้างพัลส์และแอมพลิจูดภายในเครื่อง | 0.2μs, 100 ~ 120V; 2μs, 150 ~ 160V |
วิธีการทำงาน | ชีพจรแรงดันต่ำ, การทดสอบแฟลชแรงดันสูง DC และการทดสอบแฟลชแรงดันสูง |
ความละเอียดการแสดงผล | v / 50 m, v คือความเร็วการขยายพันธุ์ m / μs |
วิธีการแสดงผล | 320 × 240 จอแอลซีดีของเหลวคริสตัลสายไฟแบ็คไลท์ |
คุณภาพ | 6 กิโลกรัม |
การสะสมทางกายภาพ | 500 × 300 × 195mm3 |
เครื่องใช้, จุดคงที่
ระยะการวางตำแหน่งกฎหมาย | การโทรในพื้นที่คือ 3km และสายเคเบิลอื่น ๆ สามารถเข้าถึง 20km |
ช่วงความต้านทานการวางตำแหน่ง | 0～5MΩ |
ความถูกต้องตำแหน่ง | <± 10cm |
การตรวจสอบความลึก | <3M |
การสะสมทางกายภาพ | Pathometer เมตรจุดคงที่: 470 × 290 × 255mm3 อุปกรณ์เสริม: 630 × 300 × 130mm3 |
คุณภาพ | เส้นทางเมตรจุดคงที่: 9kg อุปกรณ์เสริม: 8 กิโลกรัม |
1 ความผิดเคเบิลทดสอบ (ทดสอบแฟลช)
（1）หลากหลายของการใช้งาน: ใช้ในการวัดความหลากหลายของส่วนที่แตกต่างกัน, สายไฟต่างๆของสื่อที่แตกต่างกันความถี่สูงสาย coaxial, สายเคเบิลท้องถิ่นและสองชั้นเหมือนกันสายไฟฝัง ฯลฯยกเลิกการเชื่อมต่อและการรั่วไหลความต้านทานสูงและความต้านทานสูงกระพริบล้มเหลว นอกจากนี้ยังสามารถใช้ในการวัดความยาวสายเคเบิลและวัดความเร็วของคลื่นวิทยุในสายเคเบิล
(2) ง่ายต่อการพก: โฮสต์โดยใช้พลังงานจากแบตเตอรี่ลิเธียมที่มีน้ำหนักเบาและง่ายต่อการดำเนินการอำนวยความสะดวกในการทดสอบสนามและการทดสอบสายเคเบิลเหมือง试
（3）ระหว่างมนุษย์และเครื่องจักรเป็นมิตร: หน้าจอขนาดใหญ่ 320 × 240 ตัวอักษรจีนโมงอินเตอร์เฟซกราฟิกกราฟิกความสว่างสูงเป็นที่ชัดเจนและสวยงามใช้งานง่ายแข็งแรงป้องกันการรบกวน
(4) ความปลอดภัยและความน่าเชื่อถือ: นำตัวอย่างใหม่ในปัจจุบันวิธีการสุ่มตัวอย่างใหม่เดินสายไฟที่เรียบง่ายใช้งานง่ายของการวิเคราะห์รูปแบบคลื่น, แยกออกจากความดันสูง, การรักษาความปลอดภัยแน่นอนสำหรับโฮสต์, ผู้ประกอบการ
(5) คุณภาพสูง: ส่วนประกอบที่สำคัญทั้งหมดใช้นำเข้าองค์ประกอบเพื่อความถูกต้องของผลการทดสอบ
（6) การปรากฏตัวที่ยอดเยี่ยม: ใช้วัสดุที่แข็งแรงและทนต่อการสึกหรอจะทำให้พื้นผิวและการบริการโดยรวมของตราสารชีวิตอีกต่อไปหรือญาติห่าง
2 เส้นทางจุดคงที่ฟังก์ชั่นความเร็วเมตร
ที่ได้รับความไว (1) สูง: กระบวนการผลิตการใช้งานพิเศษเพิ่มระยะการส่งและตราสารที่ชัดเจนสามารถรับสัญญาณ
(2) คงลอยต่ำ: องค์ประกอบหลักใช้ส่วนประกอบที่นำเข้าประสิทธิภาพที่เชื่อถือได้
(3) ความถูกต้องตำแหน่งสูง: การสุ่มตัวอย่างและการประมวลผลสัญญาณโดยผลึกคริสตัลความเร็วสูงชิปประมวลผลสัญญาณเพื่อความถูกต้องตำแหน่งที่ถูกต้องและเชื่อถือได้
(4) ความสามารถในการที่แข็งแกร่งป้องกันการรบกวน: ภายใต้เงื่อนไขการรบกวนอย่างรุนแรงตราสารที่ยังคงสามารถรับประกันประสิทธิภาพที่ดีและการทำงานที่มีเสถียรภาพ
(5) ง่ายต่อการพก: ในตัวแหล่งจ่ายไฟแบตเตอรี่แบบชาร์จไฟเหมาะสำหรับโอกาสต่างๆ
