ระบบทดสอบเรโซแนนซ์ซีรี่ส์ AC Higable
ระบบทดสอบเรโซแนนซ์ AC คืออะไร?
ระบบทดสอบเรโซแนนซ์ AC ของซีรี่ส์ความถี่ตัวแปรส่วนใหญ่ประกอบด้วยการควบคุมแหล่งจ่ายไฟการกระตุ้นหม้อแปลงเครื่องปฏิกรณ์แรงดันไฟฟ้าสูงตัวแยกแรงดันไฟฟ้าสูง ฯลฯ ระบบทดสอบเรโซแนนซ์ AC ความถี่ตัวแปรใช้หลักการของการสั่นพ้องแบบซีรีย์ใช้หม้อแปลงกระตุ้นเพื่อกระตุ้นชุดของวงจรเรโซแนนซ์ปรับความถี่เอาท์พุทของตัวควบคุมการแปลงความถี่ แรงดันไฟฟ้าถูกเพิ่มเข้าไปในผลิตภัณฑ์ทดสอบแรงดันไฟฟ้าใน
ระบบทดสอบเรโซแนนซ์ AC ของซีรีย์ความถี่ความถี่ผันแปรนั้นใช้กันอย่างแพร่หลายในพลังงาน, โลหะ, ปิโตรเลียม, เคมีและอุตสาหกรรมอื่น ๆ เหมาะสำหรับการทดสอบการถ่ายโอนและการป้องกันของความจุขนาดใหญ่
แรงดันไฟฟ้าทดสอบ (KV) และความจุ (KVA) สามารถปรับแต่งตามข้อกำหนดของวัตถุทดสอบหรือลูกค้า
ทดสอบวัตถุและข้อกำหนดการทดสอบ (เช่น: 216KVA/216KV)
1) AC อยู่ภายใต้การทดสอบแรงดันไฟฟ้าของ 220kV GIS ความถี่ทดสอบคือ 30-300Hz แรงดันไฟฟ้าทดสอบไม่เกิน 216kV และเวลาทดสอบคือ 1 นาที
2) AC ขึ้นอยู่กับการทดสอบแรงดันไฟฟ้าของสวิตช์ 35kV ความถี่ทดสอบคือ 30-300Hz แรงดันไฟฟ้าทดสอบไม่เกิน 95kV และเวลาทดสอบคือ 1 นาที
3) สายเคเบิล 35kV/300mm2 1 กม. AC พร้อมการทดสอบแรงดันไฟฟ้าตัวเก็บประจุ≤0.1945UFความถี่ทดสอบคือ 30-300Hz แรงดันไฟฟ้าทดสอบคือ 52kV และเวลาทดสอบคือ 5 นาที
4) สายเคเบิล 10kV/300mm2 2.5 กม. AC AC พร้อมการทดสอบแรงดันไฟฟ้า, ความจุ≤0.94UF, ทดสอบความถี่ 30-300Hz, แรงดันไฟฟ้าทดสอบ 22kV, เวลาทดสอบ 5 นาที
5) Transformers 110kV/63000KVA AC ที่หุ้มฉนวนอย่างเต็มที่เพื่อทนต่อการทดสอบแรงดันไฟฟ้าตัวเก็บประจุ≤0.02UF, ความถี่ทดสอบ 45-65Hz, แรงดันไฟฟ้าทดสอบ 160kV, เวลาทดสอบเป็นเวลา 1 นาที
6) AC ได้รับการทดสอบโดยแรงดันไฟฟ้า 110kV/630mm2 สายเคเบิล 0.1km, ตัวเก็บประจุ≤0.0201uf, ทดสอบความถี่ 30-300Hz, แรงดันไฟฟ้าทดสอบ 128kV และเวลาทดสอบ 60 นาที
ดัชนีและฟังก์ชั่นทางเทคนิคหลัก (ตัวอย่างเช่น: 216KVA/216KV)
ความสามารถในการจัดอันดับ: 216KVA;
พลังงานอินพุต: เฟสเดี่ยว 220 หรือสามเฟส 380V, 50Hz;
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 36kV; 72kV; 216kV
คะแนนปัจจุบัน: 6a; 3a; 1a
ความถี่ในการทำงาน: 30-300Hz;
รูปคลื่นเอาท์พุท: คลื่นไซน์
อัตราการบิดเบือนรูปร่างของคลื่น: อัตราการบิดเบือนแรงดันไฟฟ้าของคลื่นอัตราการบิดเบือน≤1 %;
เวลาทำงาน: อนุญาตให้โหลดความเสี่ยง 60 นาทีแรงดันไฟฟ้าเกิน 1.1 ครั้งเป็นเวลา 1 นาที
อุณหภูมิการเจริญเติบโต: หลังจาก 60 นาทีทำงานอย่างต่อเนื่องภายใต้โหลดที่จัดอันดับอุณหภูมิจะเพิ่มขึ้นเป็น≤65k;
ปัจจัยคุณภาพ: อุปกรณ์เองq≥30 (F = 45Hz);
ฟังก์ชั่นการป้องกัน: ทดสอบกระแสของผลิตภัณฑ์การป้องกันแรงดันไฟฟ้าเกินและหน่วยความจำแฟลช (สำหรับข้อมูลเพิ่มเติมดูส่วนแหล่งจ่ายไฟความถี่ตัวแปร);
ความแม่นยำในการวัด: ค่าที่มีประสิทธิภาพของระบบ 1.5
ส่วนประกอบหลัก
แหล่งจ่ายไฟควบคุมพลังงาน -ความถี่
หม้อแปลงความตื่นเต้น
เครื่องปฏิกรณ์
ตัวคั่นแรงดันไฟฟ้า
ตัวเก็บประจุชดเชย (ไม่บังคับ)

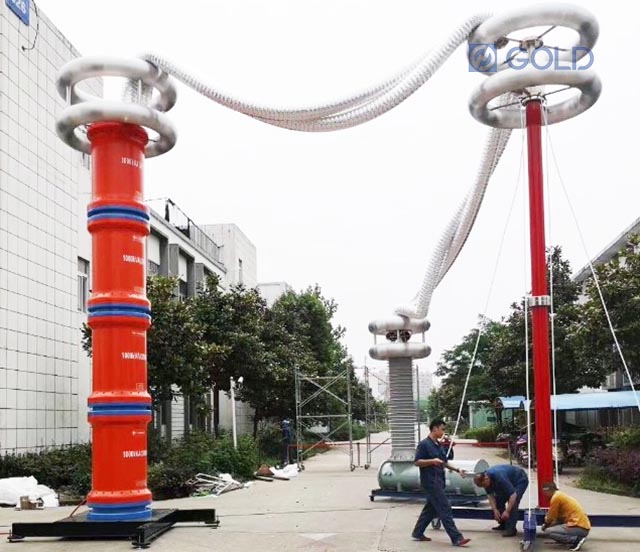

กรณี
ฟังก์ชั่นทางเทคนิคหลัก
1) อุปกรณ์มีฟังก์ชั่นป้องกันเช่นแรงดันไฟฟ้าเกินกระแสไฟฟ้าเริ่มต้นการเริ่มต้นตำแหน่งเป็นศูนย์และระบบที่เกิดจากระบบ คุณสามารถตั้งค่าแรงดันไฟฟ้าและค่าการป้องกันกระแสตามความต้องการของผู้ใช้และการดำเนินการป้องกันวาบไฟของผลิตภัณฑ์ทดสอบสามารถบันทึกได้ภายใต้เงื่อนไขของหน่วยความจำแฟลชและค่าแรงดันไฟฟ้าบันทึกสามารถบันทึกสำหรับการวิเคราะห์การทดลอง
2) ใช้งานง่ายบนไซต์
3) อุปกรณ์มีโหมดการทำงานสามโหมด: โหมดอัตโนมัติโหมดแมนนวลการปรับอัตโนมัติและโหมดการปรับปรุงด้วยตนเองมันสะดวกที่จะใช้ผู้ใช้เพื่อเลือกและปรับปรุงความเร็วในการทดสอบอย่างยืดหยุ่นตามเงื่อนไขของเว็บไซต์
4) สามารถจัดเก็บและพิมพ์ข้อมูลในสถานที่ต่าง ๆ และหมายเลขข้อมูลที่เก็บไว้คือตัวเลขซึ่งสะดวกสำหรับผู้ใช้ในการระบุและค้นหา
5) เมื่ออุปกรณ์สแกนโดยอัตโนมัติจุดเริ่มต้นของความถี่สามารถตั้งค่าได้ในช่วงที่กำหนดตามความประสงค์และสามารถเลือกทิศทางการสแกนขึ้นหรือลงได้ ในเวลาเดียวกันหน้าจอ LCD ขนาดใหญ่จะแสดงเส้นโค้งการสแกนซึ่งสะดวกสำหรับผู้ใช้ที่จะเข้าใจอย่างสังหรณ์ใจว่าจะค้นหาจุดกำทอนหรือไม่
6) ใช้เทคโนโลยีแพลตฟอร์ม DSP เพื่อเพิ่มหรือลดฟังก์ชั่นและการอัพเกรดตามความต้องการของผู้ใช้และอินเทอร์เฟซแลกเปลี่ยนเครื่องจักรจะใช้งานง่ายกว่า
7) กำลังการผลิตแหล่งจ่ายไฟที่ต้องการลดลงอย่างมาก ชุดของแหล่งจ่ายไฟเรโซแนนซ์ใช้เครื่องปฏิกรณ์เรโซแนนซ์และตัวเก็บประจุสำหรับการสั่นพ้องเพื่อสร้างแรงดันไฟฟ้าสูงและกระแสไฟฟ้าขนาดใหญ่ ในระบบทั้งหมดแหล่งจ่ายไฟจำเป็นต้องจัดหาส่วนหนึ่งของการใช้พลังงานในระบบดังนั้นแหล่งจ่ายไฟที่จำเป็นสำหรับการทดสอบเพียง 1/Q ของความสามารถในการทดสอบ
8) น้ำหนักและปริมาตรของอุปกรณ์ลดลงอย่างมาก ในชุดอุปกรณ์เรโซแนนซ์ตัวควบคุมพลังสูงขนาดใหญ่และหม้อแปลงการทดสอบความถี่สูงทั่วไปจะถูกละเว้นแหล่งจ่ายไฟเรโซแนนซ์ต้องการเพียง 1/q ของความสามารถในการทดสอบซึ่งจะช่วยลดน้ำหนักและระบบปริมาตรได้อย่างมาก โดยปกติแล้วจะเป็นอุปกรณ์ทดสอบ 1/10-1/30 ที่พบได้ทั่วไป
9) ปรับปรุงรูปคลื่นแรงดันไฟฟ้าเอาต์พุตได้อย่างมีประสิทธิภาพ แหล่งจ่ายไฟเรโซแนนท์เป็นวงจรตัวกรองเรโซแนนท์ที่สามารถปรับปรุงการบิดเบือนรูปคลื่นของแรงดันไฟฟ้าเอาท์พุทได้รับรูปคลื่นไซน์ที่ดีและป้องกันการล่มสลายที่ไม่ถูกต้องผ่านจุดสูงสุดของฮาร์มอนิกผ่านจุดสูงสุดฮาร์มอนิก
10) ป้องกันจุดสิ้นสุดการเผาไหม้ของวงจรสั้นขนาดใหญ่ ในชุดของการสั่นพ้องในซีรีส์เมื่อความอ่อนแอของฉนวนของผลิตภัณฑ์ทดสอบถูกย่อยสลายวงจรจะผิดปกติในวงจรทันทีและกระแสแหวนลดลงอย่างรวดเร็วเป็น 1/q ของกระแสการทดสอบปกติ หากการสั่นพ้องแบบคู่ขนานหรือหม้อแปลงทดสอบถูกใช้เพื่อทนต่อการทดสอบแรงดันไฟฟ้ากระแสการสลายตัวจะเพิ่มขึ้นทันทีหลายสิบครั้ง เมื่อเทียบกับทั้งสองกระแสระยะสั้น -วงจรและกระแสไฟฟ้าเกิดขึ้นหลายร้อยครั้ง การสั่นพ้องของผู้สมัครสามารถพบจุดอ่อนของฉนวนได้อย่างมีประสิทธิภาพและไม่ต้องกังวลเกี่ยวกับจุดตรวจเอกซเรย์การเผาไหม้ในกระแสไฟฟ้าระยะสั้นขนาดใหญ่
11) จะไม่มีการกู้คืนแรงดันไฟฟ้ามากเกินไป เมื่อตัวอย่างถูกย่อยสลายแรงดันไฟฟ้าสูงจะหายไปทันทีเนื่องจากการสูญเสียเงื่อนไขการสั่นพ้องอาร์คจะดับลงทันทีและกระบวนการกู้คืนแรงดันกู้คืนนั้นยาวมากและง่ายต่อการตัดการเชื่อมต่อแรงดันแสงแฟลชอีกครั้งก่อนที่จะถึง กระบวนการนี้เป็นกระบวนการของการสะสมพลังงานเป็นระยะ ๆ นี่เป็นเวลานานและไม่ได้เรียกคืนแรงดันไฟฟ้าเกิน
