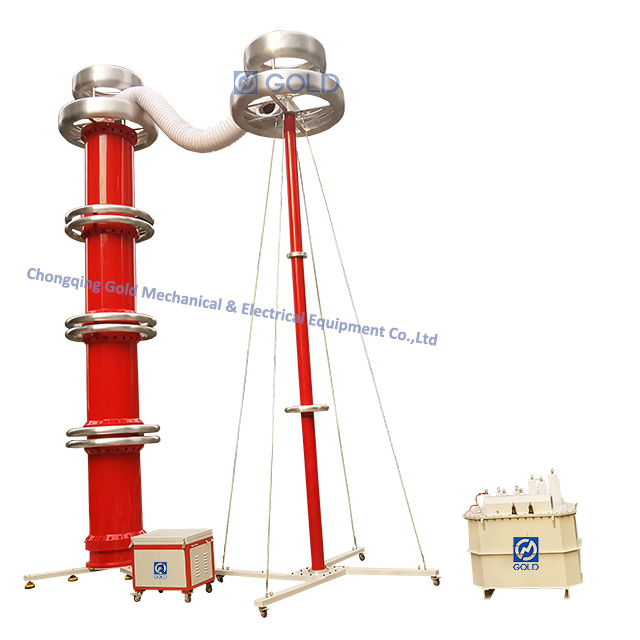

อุปกรณ์ทดสอบแบริ่ง HV ชุดระบบทดสอบ AC Hipot และสวิตช์ GIS
1. องค์ประกอบหลักของ GDXZ Exchange Resonance Test System (ตัวอย่างเช่น: 2800KVA, 700kV)
2. ดัชนีทางเทคนิค
(1) กำลังการผลิตที่ได้รับการจัดอันดับ: 2800kva (คุณสามารถปรับแต่งความสามารถที่ได้รับการจัดอันดับที่แตกต่างกันตามข้อกำหนดของลูกค้า)
(2) แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 700kV (คุณสามารถปรับแต่งแรงดันไฟฟ้าที่ได้รับการจัดอันดับที่แตกต่างกันตามข้อกำหนดของลูกค้า)
(3) คะแนนปัจจุบัน: 4a
(4) ความแม่นยำในการวัด: ค่าที่ถูกต้อง 1.5 หมวดหมู่
(5) ความถี่ในการทำงาน: 30-300Hz
(6) รูปคลื่นเอาท์พุท: คลื่นไซน์
(7) ปัจจัยคุณภาพ: อุปกรณ์ตัวเองq≥ 30 (F = 45Hz)
(8) อัตราการบิดเบือนรูปร่างของคลื่น: แรงดันเอาท์พุทอัตราการบิดเบือนรูปคลื่นอัตราการบิดเบือน≤1 %
(9) ป้อนแหล่งจ่ายไฟ: 380V, 50/60Hz (หรือตามความต้องการของลูกค้า)
(10) ชั่วโมงการทำงาน: ภายใต้ภาระที่ได้รับการจัดอันดับให้ทำงานต่อเนื่องเป็นเวลา 60 นาที; แรงดันไฟฟ้าเกิน 1.1 ครั้งและ 1 นาที
(11) อุณหภูมิสูงขึ้น: หลังจากทำงานอย่างต่อเนื่องภายใต้โหลดที่จัดอันดับ 60 นาทีอุณหภูมิจะเพิ่มขึ้น≤65k
(12) ฟังก์ชั่นการป้องกัน: แรงดันไฟฟ้าเกินกระแสไฟฟ้าเริ่มเป็นศูนย์ความผิดปกติของระบบและฟังก์ชั่นการป้องกันอื่น ๆ
(13) อุณหภูมิสิ่งแวดล้อม: -20 ℃ -55 ℃
(14) ความชื้นสัมพัทธ์: ≤90 % RH
(15) ความสูง: ≤2000เมตร
3. กำหนดความสามารถ
การออกแบบ 4 เครื่องปฏิกรณ์เครื่องปฏิกรณ์เดียวคือ 700kVA/175kV/4A/1240H กำลังการผลิตทั้งหมดคือ 2800kva
AC อาจมีการทดสอบแรงดันไฟฟ้า 500kV และ GIS อุปกรณ์สลับและอุปกรณ์สถานีย่อยอื่น ๆ ความถี่ในการทดสอบคือ 30-300Hz และตัวเก็บประจุ≤0.017uf แรงดันไฟฟ้าทดสอบไม่เกิน 700kV และเวลาทดสอบคือ 1 นาที
ใช้เครื่องปฏิกรณ์แบบสี่ชุด (ปัจจัย 1.2) จากนั้นใช้ l = 124*4*1.2 = 595H แล้ว:
ทดสอบความถี่: f = 1/2π√lc = 1/(2*3.14*√595*0.017*10-6) = 50Hz
ทดสอบกระแส: i = 2πfcuทดสอบ = 2π*50*0.017*10-6*660*103 = 3.6a
ความจุของอุปกรณ์ถูกตั้งค่าเป็น 2800kVA/700kV แบ่งออกเป็น 4 เครื่องปฏิกรณ์และเครื่องปฏิกรณ์เดี่ยวคือ 700KVA/175kV/4A/124H การใช้เครื่องปฏิกรณ์แบบอนุกรมสามารถปฏิบัติตามข้อกำหนดการทดสอบของผลิตภัณฑ์ทดสอบ
4. เราควรสังเกตอะไรก่อนที่เราจะทำ? GIS Series Resonance Test?
GIS AC เรียกอีกอย่างว่าการทดสอบเรโซแนนซ์ซีรีส์ GIS หลังจากติดตั้งอุปกรณ์ GIS และการดีบักในที่เกิดเหตุจำเป็นต้องมีการทดสอบแรงดันไฟฟ้า มีความจำเป็นที่จะต้องตรวจสอบว่าประสิทธิภาพของฉนวนของการติดตั้งทั้งหมดเสร็จสมบูรณ์การวิเคราะห์และการตรวจสอบว่ามีอันตรายที่ซ่อนอยู่ต่าง ๆ จะทำให้ GIS ล้มเหลวและการใช้ GIS จะทำงานไม่ถูกต้องหรือไม่
1) ควรติดตั้งวัตถุทดสอบอย่างเต็มที่ความหนาแน่นของการจัดอันดับจะขยายตัวและการทดสอบแรงดันไฟฟ้าเรโซแนนท์แบบสม่ำเสมอสามารถทำได้หลังจากการทดสอบก๊าซและการวัดการวัดความชื้นของก๊าซ
2) ก่อนการทดสอบแรงดันไฟฟ้าควรวัดความต้านทานของฉนวนของผลิตภัณฑ์ทดสอบ
3) ก่อนการทดสอบแรงดันไฟฟ้าการคดเคี้ยวครั้งที่สองของหม้อแปลงไฟฟ้าทั้งหมดใน GIS ควรจะสั้น -วงจรและต่อสายดิน
4) ก่อนการทดสอบแรงดันไฟฟ้าสายไฟแรงดันสูงสายแรงดันไฟฟ้าสูงหม้อแปลงไฟฟ้าและหม้อแปลงแรงดันไฟฟ้าแม่เหล็กไฟฟ้าควรแยกได้ และอาจเกิดจากการคำนวณความถี่อิ่มตัวด้วยแม่เหล็กและยังสามารถใช้กับวงจรหลักเพื่อรับการทดสอบแรงดันไฟฟ้า) การจับกุมฟ้าผ่าและช่องว่างของ Spark Propark
5) ทดสอบว่าแต่ละส่วนของวงจรหลัก GIS สามารถทนต่อแรงดันไฟฟ้าได้หรือไม่
5. คู่ของเรา
ติดต่อเรา
ติดต่อ: Christine Gou
whatsapp/wechat: +86 15123029885
มือถือ: +86 15123029885
อีเมล: gold05@hy- Industry.com
