GDJF-4
CHONGQING GOLD
9030849000
GDJF-4

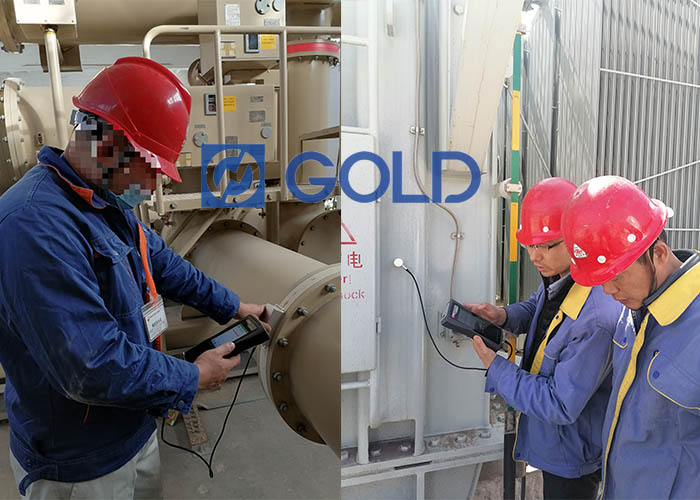

เครื่องตรวจจับเครื่องทดสอบการปลดปล่อยอัลตราโซนิกพก
การแนะนำ
การปลดปล่อยบางส่วน (PD) เป็นพารามิเตอร์ที่สำคัญในการจำแนกลักษณะของฉนวนกันความร้อนของอุปกรณ์ไฟฟ้าแรงสูงและยังเป็นข้อมูลสารตั้งต้นที่มีประสิทธิภาพสำหรับความล้มเหลวของฉนวน ผ่านการตรวจจับการปล่อยบางส่วนโดยเฉพาะอย่างยิ่งการตรวจสอบออนไลน์มันจะสร้างเงื่อนไขสำหรับการหลีกเลี่ยงอุบัติเหตุและการดำเนินการบำรุงรักษาตามเงื่อนไข
เครื่องตรวจจับ PD อัลตราโซนิก GDJF-4 ของเราเป็นอุปกรณ์ที่สะดวกมากสำหรับการทดสอบระดับการปล่อยอุปกรณ์ไฟฟ้า
การทำงาน
1) เชื่อมต่อกับเซ็นเซอร์ที่แตกต่างกันเพื่อให้ได้การตรวจจับการคายประจุบางส่วนของอุปกรณ์ไฟฟ้าแรงดันสูงเกือบทั้งหมด
2) ให้รูปแบบคลื่นโดเมนเวลา, PRPD, PRPS และรูปแบบการปล่อยอื่น ๆ เพื่อตระหนักถึงการวิเคราะห์ประเภทการปล่อยที่แตกต่างกัน
3) เซ็นเซอร์อัลตราโซนิกในตัวและแรงดันไฟฟ้ากราวด์ชั่วคราว (ต่อไปนี้เรียกว่าเซ็นเซอร์ TEV) ซึ่งสามารถเชื่อมต่อกับเซ็นเซอร์พิเศษเช่นหม้อแปลง, GIS, สายเหนือศีรษะ, สายเคเบิล ฯลฯ ;
4) ช่วงแบนด์วิดท์ทดสอบคือ 30kHz-2.0GHz ซึ่งเหมาะสำหรับหลักการตรวจจับของแถบความถี่ต่างๆ
5) มือถือและน้ำหนักเบาเพียงประมาณ 0.5 กิโลกรัมสำหรับโฮสต์ใช้งานง่ายในสนาม
รูปแบบการคายประจุ
ดัชนีทางเทคนิค
การวัด TEV | |
| 1 | ช่วงการวัด: 0-60 DBMV |
| 2 | ความละเอียด: 1dB |
| 3 | ความแม่นยำ: ± 1dB |
| 4 | ชีพจรสูงสุดต่อรอบ: 1400 |
| 5 | แถบความถี่การวัด: 3-100mhz |
| การวัด AE | |
| 1 | ช่วงการวัด: -6dbμv ~ 68dbμv |
| 2 | ความละเอียด: 1dB |
| 3 | ความแม่นยำ: ± 1dB |
| 4 | ช่วงความถี่: 20 ~ 200 kHz |
การวัด AA | |
| 1 | ช่วงการวัด: -6dbμv ~ 68dbμ |
| 2 | ความละเอียด: 1dB |
| 3 | ความแม่นยำ: ± 1dB |
| 4 | ความถี่ศูนย์เซ็นเซอร์: 40 kHz |
การวัด UHF | |
| 1 | ความถี่ในการตรวจจับ: 300-2000mhz |
| 2 | ช่วงการวัด: 0-60 DBMV |
| 3 | ความไว: ＜1dbm |
| 4 | แถบความถี่เซ็นเซอร์: 300-2000mhz |
การวัด HFCT | |
| 1 | ความต้านทานการส่งเซ็นเซอร์: 5mv/ma |
| 2 | ความถี่ในการตรวจจับ: 1-30mHz |
| 3 | ความไว: ≤50pc |
ฮาร์ดแวร์ | |
| 1 | เชลล์: ABS |
| 2 | หน้าจอ: หน้าจอ LCD RGB 4.0 นิ้วความละเอียด 800*480 |
| 3 | ความแม่นยำในการสุ่มตัวอย่าง: 12 บิต |
| 4 | โหมดการซิงโครไนซ์: การซิงโครไนซ์ภายในการซิงโครไนซ์ภายนอก |
| 5 | ตัวเชื่อมต่อ: อินเทอร์เฟซ USB (เช่นอินพุตที่ชาร์จ) แจ็คหูฟังสเตอริโอขนาด 3.5 มม. อินเทอร์เฟซอินพุตเซ็นเซอร์ภายนอก wifi |
| 6 | หูฟัง: ขั้นต่ำ 8 Ω |
| 7 | การ์ด SD: การกำหนดค่ามาตรฐาน 16G - 64G |
| 8 | แบตเตอรี่ในตัว: แบตเตอรี่ลิเธียม 3.7v/5000mah |
| 9 | เวลาทำงาน: ประมาณ. 6 ชั่วโมง |
| 10 | เครื่องชาร์จ: AC 90-264V หรือ DC 5V |
| 11 | อุณหภูมิในการทำงาน: -20 - 50 ℃ |
| 12 | ปริมาณและน้ำหนัก: 210*100*35 (มม.) 0.4kg (โฮสต์) |
