Gdgy
GOLD
9031809090
Gdgy

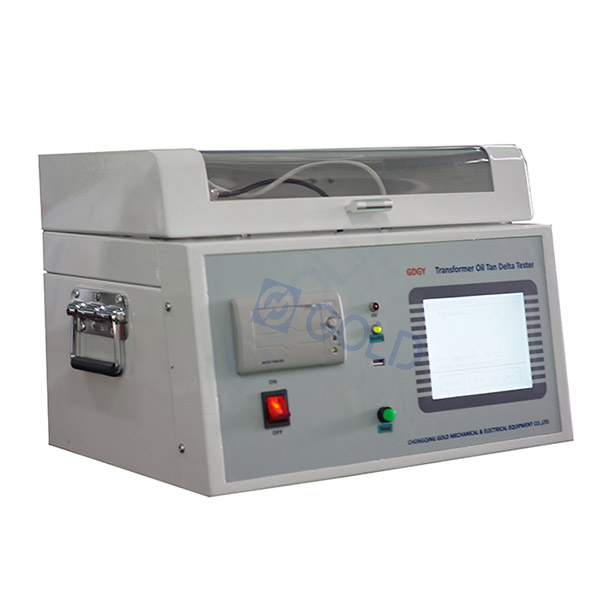

เครื่องทดสอบความต้านทานน้ำมันฉนวนกันความร้อนอัตโนมัติ
แนะนำ
Gเครื่องทดสอบความต้านทานน้ำมันหม้อแปลงไฟฟ้าอัตโนมัติ DGY รวมจากถ้วยน้ำมันสำหรับการสูญเสียอิเล็กทริก, อุปกรณ์ควบคุมอุณหภูมิ, เซ็นเซอร์อุณหภูมิ, สะพานทดสอบสำหรับการสูญเสียอิเล็กทริก, กำลังทดสอบ AC, ตัวเก็บประจุมาตรฐาน, เครื่องมือต้านทานสูงและพลังงานแรงดันสูง DC
โหมดทำความร้อนขั้นสูงที่สุดของการเหนี่ยวนำความถี่สูงถูกนำไปใช้กับส่วนความร้อนของเครื่องมือเครื่องมือนี้มีถ้วยน้ำมันที่ไม่ติดต่อและหน่วยทำความร้อนความร้อนสม่ำเสมอความเร็วที่รวดเร็วและการควบคุมที่สะดวก
โหมดการแปลง AC-DC-AC เหมาะสำหรับแหล่งจ่ายไฟทดสอบ AC ดังนั้นจึงสามารถหลีกเลี่ยงปัญหาการวัดได้อย่างถูกต้องภายใต้แรงดันไฟฟ้าและความผันผวนของความถี่ แม้ว่าเครื่องกำเนิดจะใช้งานได้ แต่เครื่องมือก็สามารถทำงานได้อย่างถูกต้อง
ตัวเก็บประจุมาตรฐานภายในคือตัวเก็บประจุการขยาย Triode SF6 และการสูญเสียอิเล็กทริกและตัวเก็บประจุไม่ได้รับผลกระทบจากอุณหภูมิและความชื้นรอบข้าง ด้วยวิธีนี้ความถูกต้องของเครื่องมือสามารถรับประกันได้หลังจากการใช้งานระยะยาว
ข้อมูลจำเพาะ
พารามิเตอร์ของถ้วยน้ำมัน
ระยะห่างระหว่างความดันสูงและแรงดันต่ำ: 2 มม.
ความจุถ้วยเปล่า: 60 ± 2pf
แรงดันไฟฟ้าการทดสอบสูงสุด: ความถี่พลังงาน 2000V
การสูญเสียอิเล็กทริกของถ้วยเปล่า: tgΔ <1*10-4
ความจุของเหลว: ประมาณ 40 มล.
วัสดุไฟฟ้า: สแตนเลส
ชื่อ | Gdgy Transformater Oil Tan Tester Tester Tester |
Condition 的 ใช้ | -5 ℃ -40 ℃, rh <80 % |
ความแข็งแกร่ง ทรัพยากร | ร่วมกัน 220V ± 10 % ไม่ ความถี่ จำกัด |
ร่วมกัน สูง แรงดันไฟฟ้า เอาท์พุท | 400V-2200V ± 2 %แต่ละ 100V 50va |
กระแสตรง สูง แรงดันไฟฟ้า เอาท์พุท | 200V-600V ± 2 % |
อุณหภูมิ ควบคุม เข้ารับตำแหน่ง เตา | ขีดสุด ความแข็งแกร่ง 500W |
อุณหภูมิ ควบคุม ขอบเขต | <100 ℃ |
อุณหภูมิ การวัด ความผิดพลาด | ± 0.5 ℃ |
ควบคุม อุณหภูมิ ความผิดพลาด | 0.1 ℃ |
ควบคุม อุณหภูมิ Time | ห้อง อุณหภูมิ 90 ℃ <20 นาที |
การวัด ขอบเขต | tgΔ: ไม่ จำกัด CX: 15pf-300pf RX: 10M-20T |
ปณิธาน | TGΔ: 0.001 % CX: 0.1pf RX: 0.01 |
แม่นยำ | TGΔ: ± (การอ่าน*1.0 %+0.020 %) △ CX : ± (การอ่าน*0.5 %+0.5pf) △ rx : ±อ่าน * 10 % |
อย่างค่อนข้าง อิเล็กทริก ล้มเหลว ต่อเนื่อง | εr คำนวณ โดยอัตโนมัติ |
ปริมาณ ความต้านทาน | ρ คำนวณ โดยอัตโนมัติ |
ด้าน | 450 (l)*310 (w)*360 (h) |
Net น้ำหนัก | 21 กิโลกรัม |
ลักษณะเฉพาะ
เครื่องทดสอบเครื่องทดสอบน้ำมันฉนวนกันความร้อน GDGY มีระบบอัตโนมัติสูง ความร้อนของถ้วยน้ำมันการวัดการสูญเสียอิเล็กทริก และสามารถทำให้ความต้านทานในการทดสอบโดยไม่มีบุคลากรเข้าร่วมในกระบวนการทั้งหมด
Gdgy เครื่องทดสอบสามเหลี่ยมสีแทนน้ำมันฉนวนอัตโนมัติ มันมีกลไกการป้องกันที่สมบูรณ์พร้อมฟังก์ชั่นการป้องกันและการเตือนความจำเช่นการเปิดฝาและทำลายแรงดันไฟฟ้าสูง -แรงดันไฟฟ้าสูง -วงจรสั้นของขั้วไฟฟ้าแรงดันไฟฟ้าสูงของถ้วยน้ำมันและขั้วไฟฟ้าแรงดันต่ำการเผาไหม้อากาศโดยไม่ต้องถ้วยน้ำมัน และตัดการเชื่อมต่อความผิดพลาดการเชื่อมต่อของเซ็นเซอร์อุณหภูมิ
ถ้วยน้ำมันใช้โครงสร้าง triode และระยะห่างระหว่างอิเล็กโทรดคือ 2 มม. ซึ่งสามารถกำจัดผลกระทบของผลการทดสอบของตัวเก็บประจุแบบเอนเอียงและการรั่วไหลต่อผลการทดสอบของการสูญเสียอิเล็กทริก
ใจกว้าง สัมผัส หน้าจอ (320*240) เทคโนโลยีดิจิตอลทั้งหมดการวัดอัตโนมัติโหมดการวัดหลายโหมดเมนูหน้าต่างง่ายและชัดเจน
การสร้างเครื่องพิมพ์ขนาดเล็กการทดสอบ ผลลัพธ์จะถูกพิมพ์โดยอัตโนมัติ
ตารางทดสอบ
เพื่อนของเรา
Cส่งเพื่อเป็นตัวแทนของเรา
ติดต่อ: Christine Cang
whatsapp/wechat: +86 15123029885
เคลื่อนไหว: +86 15123029885
อีเมล: gold05@hy- medustustry.com
