gdyj-502a
CHONGQING GOLD
9030849000

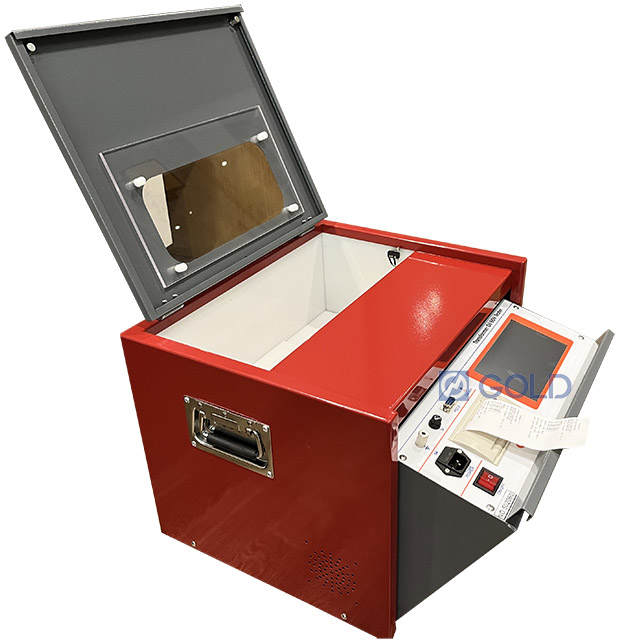

gdyj-502a 80kV น้ำมันอิเล็กทริก BDV อุปกรณ์ทดสอบฉนวนน้ำมัน BDV ชุดทดสอบ BDV
1. วัตถุประสงค์การทดสอบ
การทดสอบแรงดันไฟฟ้าของหม้อแปลงไฟฟ้า (ฉนวน) (BDV) เป็นหนึ่งในรายการหลักในการทดสอบน้ำมันหม้อแปลง
น้ำมันหม้อแปลงมีบทบาทของฉนวนและการระบายความร้อนและจะต้องมีความแข็งแรงของฉนวนไฟฟ้าบางอย่างระหว่างการใช้งาน เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและเชื่อถือได้ของหม้อแปลงนอกเหนือจากการใช้มาตรการป้องกันสำหรับน้ำมันหม้อแปลงในการดำเนินงานเพื่อป้องกันริ้วรอยก่อนวัย เราควรทำการทดสอบตัวอย่างน้ำมันอย่างสม่ำเสมอเพื่อทราบสถานะของคุณภาพน้ำมันที่ใช้งานได้ สำหรับหม้อแปลงที่ติดตั้งใหม่จะต้องทำการทดสอบตัวอย่างน้ำมันก่อนที่จะทำการทดสอบหม้อแปลงใหม่
2. ปัจจัยใดที่เกี่ยวข้องกับแรงดันไฟฟ้าของน้ำมันฉนวน?
ความแข็งแรงของอิเล็กทริกของน้ำมันฉนวน (หรือที่เรียกว่าแรงดันไฟฟ้าสลายหรือทนต่อแรงดันไฟฟ้า) ไม่เพียง แต่เกี่ยวข้องกับสภาพอากาศที่แห้งและเปียก แต่ยังเกี่ยวข้องกับอุณหภูมิของน้ำมันฉนวนในระหว่างการทดสอบและความดันบรรยากาศของสภาพแวดล้อมการทดสอบ
1) เมื่ออุณหภูมิต่ำกว่า 25 ℃น้ำมันฉนวนจะกลายเป็นอิมัลชันเนื่องจากความชื้นที่มีอยู่ในน้ำมันดังนั้นแรงดันสลายของน้ำมันจะลดลงเมื่อลดลงของอุณหภูมิ
2) อย่างไรก็ตามเมื่ออุณหภูมิต่ำกว่า 0 ℃เนื่องจากน้ำทั้งหมดในน้ำมันฉนวนจะถูกย่อยสลายเป็นน้ำแข็งแรงดันสลายของน้ำมันจะเพิ่มขึ้น
3) โดยทั่วไปแล้วแรงดันไฟฟ้าที่สลายตัวจะสูงที่สุดเมื่ออุณหภูมิน้ำมันอยู่ที่ 65 ~ 80 ℃เนื่องจากน้ำในน้ำมันหม้อแปลงจะละลายในน้ำมันในสถานะโมเลกุล หากอุณหภูมิสูงกว่า 80 ℃แรงดันไฟฟ้าจะเริ่มลดลงอีกครั้ง นี่เป็นเพราะพลังงานการเคลื่อนไหวของโมเลกุลขั้วโลกเช่นอนุภาคมลพิษที่แขวนอยู่ในน้ำมันจะถูกเร่งซึ่งจะเป็นการเพิ่มความน่าจะเป็นของการสลายตัวในน้ำมัน
นอกจากนี้แรงดันไฟฟ้าของน้ำมันฉนวนยังเกี่ยวข้องกับความดันบรรยากาศของสภาพแวดล้อมการทดสอบ เมื่อความดันบรรยากาศเพิ่มขึ้นความแข็งแรงของฉนวนก็จะเพิ่มขึ้นเช่นกัน
3. ดัชนีทางเทคนิคของชุดทดสอบ BDV ของ GDYJ-502A
| 1 | แรงดันขาออก | 0-80kV |
| 2 | อัตราการเพิ่มขึ้นของแรงดันไฟฟ้า | 0.5kV/s ± 5%, 2kV/s ± 5%, 3kV/s ± 5%, 5kV/s ± 5% |
| 3 | มาตรฐานการทดสอบ | IEC60156, IS6792, BS5874, ASTM D1816, ASTM D877 |
| 4 | สูงสุด เวลาทดสอบ | 9 |
| 5 | ผัดเวลา | 0-999S |
| 6 | รอเวลา | 0-999S |
| 7 | ความแม่นยำในการวัด | ± (1.5% ของสเกลเต็ม + 2 หลัก) |
| 8 | ช่วงการวัดอุณหภูมิน้ำมัน | 0 ° C ถึง 70 ° C หรือดีกว่า |
| 9 | การจัดเก็บข้อมูล | 100 กลุ่ม |
หน้าจอสัมผัสขนาด 7 นิ้วการเลือกทั้งหมดสามารถทำได้โดยแผงสัมผัส
นอกจากนี้ยังมี Micro-Printer และสามารถจัดเก็บข้อมูลกลุ่มได้ 100 กลุ่มข้อมูลการทดสอบยังสามารถอัปโหลดไปยังพีซีและรายงานคำว่าเอาต์พุตโดยอัตโนมัติ
มันเป็นอเนกประสงค์ที่มีเสถียรภาพการทำซ้ำได้ดีและใช้งานง่ายสำหรับการทำงาน
