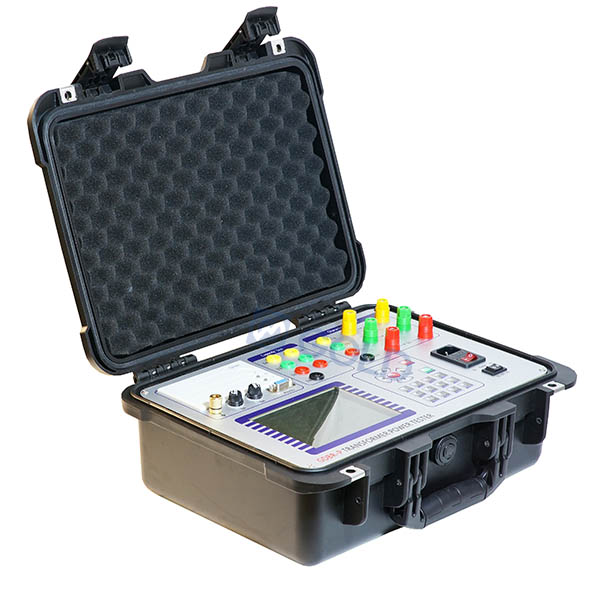

GDBR-P Transformer on-load และ no-load tester เครื่องทดสอบความจุหม้อแปลง

GDBR-P

โหลดและไม่มีตัวทดสอบโหลดของหม้อแปลงเครื่องทดสอบความจุหม้อแปลง

F吃

• Transformer GDBR-P Transformer on-load และ no-load testers ใช้ในการวัดกระแสไม่โหลดของหม้อแปลงโดยไม่มีการสูญเสียโหลดแรงดันไฟฟ้าลัดวงจรการสูญเสียและความจุลัดวงจร

• วิธีทดสอบสามเมตร

• เมื่อทำหม้อแปลงสามเฟสโดยไม่มีการโหลดในระหว่างการทดสอบโหลดเครื่องมือจะพิจารณาว่าการเดินสายจะถูกต้องโดยอัตโนมัติและแสดงแรงดันไฟฟ้าสามเฟสและแผนภูมิเวกเตอร์ปัจจุบัน

• เสร็จสิ้นการทดสอบโหลดภายใต้ 1600kVA ต่อไปนี้เป็นกระแสเต็มรูปแบบของการจัดสรรหม้อแปลงของเครื่องเดียว ภายใต้กระแสไฟฟ้าที่ได้รับการจัดอันดับ (ที่กระแสที่ระดับ 1/3 เครื่องมือสามารถแปลงเป็นพารามิเตอร์การสูญเสียโหลดภายใต้กระแสไฟฟ้าที่ได้รับการจัดอันดับ) ต่ำกว่า 2500kVA

• ผลการทดสอบทั้งหมดได้รับการแก้ไขโดยอัตโนมัติ เครื่องมือจะถูกจัดเรียงโดยอัตโนมัติดังต่อไปนี้การแก้ไขรูปคลื่นการแก้ไขอุณหภูมิการแก้ไขแรงดันไฟฟ้าที่ไม่ได้รับการแก้ไขและการแก้ไขกระแสที่ไม่ได้รับการรับรอง ผลการทดสอบมีความแม่นยำมากขึ้น

• 320*240 หน้าจอ LCD ความสว่างสูงพร้อมการปรับความสว่าง ปุ่มสัมผัสทำให้การทำงานสะดวกยิ่งขึ้น

• นาฬิกาเรียลไทม์จะบันทึกวันทดสอบโดยอัตโนมัติซึ่งเหมาะสำหรับการจัดเก็บและการจัดการผลการทดสอบ

• ในตัวเครื่องพิมพ์ร้อนในแผงสร้างผลการทดสอบอย่างรวดเร็ว

• การจัดเก็บข้อมูลการปิดระบบและข้อมูลการเรียกดู (ชุดทดสอบวัตถุผลการวัดเวลาทดสอบ) ฟังก์ชั่น ผลการทดสอบที่เก็บข้อมูลมากถึง 500 กลุ่มจะถูกส่งไปยังพีซีออนไลน์

• ส่วนขยายของหม้อแปลงแรงดันไฟฟ้าภายนอกและหม้อแปลงไฟฟ้าปัจจุบันได้รับอนุญาตให้วัด วัดวัตถุทดสอบของพารามิเตอร์ใด ๆ

Sมีลักษณะเฉพาะ

1. โครงการทดสอบ

• แรงดันไฟฟ้าสามเฟส RMS: UAB, UBC, UCA

• แรงดันไฟฟ้า AC เฉลี่ยสามเฟส: UAB, UBC, UCA

• สามเฟสปัจจุบัน RMS: IA, IB, IC

• เปอร์เซ็นต์ของการสูญเสียที่ไม่โหลดและไม่มีการโหลดกระแส: po, io %

• การสูญเสียโหลด, เปอร์เซ็นต์แรงดันไฟฟ้าอิมพีแดนซ์, ความต้านทานระยะสั้น -วงจร: PT, EKT, ZT

• ที่อุณหภูมิที่ระบุใด ๆ การสูญเสียโหลดเปอร์เซ็นต์แรงดันไฟฟ้าอิมพีแดนซ์และความต้านทานวงจรสั้น

• ความสามารถและความสามารถในการตัดสินที่แท้จริงของหม้อแปลง

2. พารามิเตอร์ทางเทคนิคหลัก

• ช่วงการวัดปัจจุบัน: 100mA-60a, ความแม่นยำ: ระดับ 0.2

• การวัดแรงดันไฟฟ้า: 10V-650V ความแม่นยำ: ระดับ 0.2

• หม้อแปลงภายนอกสามารถขยายช่วงการวัดของเครื่องมือ

• ช่วงการวัดความถี่: 40-65Hz, ความแม่นยำ: ระดับ 0.2

• แหล่งที่มาภายใน: เอาต์พุตปัจจุบัน: 0-10A, การวัดแรงดันไฟฟ้า: 0-10V

• การทดสอบความจุ:

           30kVA-2500kVA (สำหรับน้ำมัน 10kV และหม้อแปลงแห้ง)

           50KVA-31500KVA (เหมาะสำหรับหม้อแปลงน้ำมัน 35kV)

           50KVA-2500KVA (สำหรับหม้อแปลงแห้ง 20kV)

           50KVA-2000KVA (สำหรับหม้อแปลงแห้ง 35kV)
