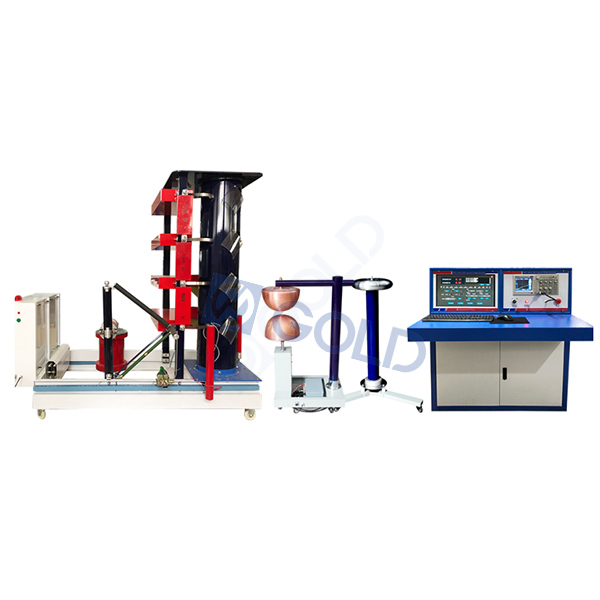

GDCJ-V 200KV 10KJ เครื่องกำเนิดไฟฟ้าพัลส์อัตโนมัติ

gdcj-v

เครื่องกำเนิดแรงดันไฟฟ้าพัลส์อัตโนมัติ 200kV 10kV

แนะนำ

เครื่องกำเนิดแรงดันไฟฟ้าพัลส์อัตโนมัติ GDCJ-V 10KV 10KJ เหมาะสำหรับฉนวนกันความร้อนของอากาศ, เปลือกหอย, หม้อแปลงไฟฟ้าและหม้อแปลงไฟฟ้าแรงดันไฟฟ้าสายฟ้ามาตรฐาน, คลื่นปฏิบัติการมาตรฐานและการทดสอบแรงดันไฟฟ้าคลื่นชีพจรสับ

ไข้หวัดใหญ่

Named Pulse Voltage: GDCJ-V 200kV

กำลังการผลิต (พลังงาน): 10kJ

ความจุระดับ: 1.0 μF, 100kV ประเภทแห้งประเภทบรรจุภัณฑ์ฉนวนกันความร้อน

แรงดันไฟฟ้าระดับ: 100kV

ความจุเฟส/ ขั้นตอน: 2/ 5KJ

รูปคลื่นเอาท์พุท:

1) 1.2 μs± 30 %/50 μs± 20 % แรงกระตุ้นแรงกระตุ้นแรงดันไฟฟ้าเต็มประสิทธิภาพประสิทธิภาพ≥90 %

2) 2 ~ 6 μsชีพจรชีพจรมาตรฐาน

ช่วงซิงโครนัส: มากกว่า 20 %

ความแตกต่างของแรงดันไฟฟ้าความผิดพลาดในการปรับแอมพลิจูดน้อยกว่า 1 % และกำลังขับขั้นต่ำไม่เกิน 10 % ของแรงดันไฟฟ้าเล็กน้อย

อัตราความผิดพลาดแบบซิงโครนัส: น้อยกว่า 1 %

องค์ประกอบหลัก

เครื่องใช้ไฟฟ้าชาร์จแหล่งจ่ายไฟ (รวมเข้ากับแรงดันไฟฟ้าพัลส์มอเตอร์หลัก)

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: UN = ± 100kV DC (บวกหรือลบ)

การให้คะแนนปัจจุบัน: ใน = 30mA (ภายใต้แรงดันไฟฟ้าที่ได้รับการจัดอันดับ)

การควบคุมแรงดันไฟฟ้า: การปรับแรงดันไฟฟ้าโมดูล SCR ช่วงการปรับแรงดันไฟฟ้าของ 0 ถึง 100 % UN

การแปลงขั้ว: เปลี่ยนทิศทางของซิลิคอนสแต็กแรงดันสูง

แรงดันไฟฟ้าอินพุต: 220 V แรงดันไฟฟ้า -เฟสเดี่ยว

ความถี่พลังงาน: 50/60 Hz

การใช้พลังงาน: 3kva

ตัวคั่นแรงดันไฟฟ้า

แรงดันไฟฟ้าอันดับ: 200kV

ตัวเก็บประจุจัดอันดับ: 800pf

จำนวนตัวเก็บประจุ: 1

การตอบสนองของคลื่นวุ

อัตราส่วนแรงดันไฟฟ้า: ตามสถานการณ์

อัตราส่วนการแบ่งส่วนแรงดันไฟฟ้า: น้อยกว่า 1 %

ตัดอุปกรณ์

แรงดันไฟฟ้าอันดับ: 200kV

ช่องว่างของ Betal: เส้นผ่านศูนย์กลาง 150 มม.

โหมดทริกเกอร์: ทริกเกอร์การปล่อยอิเล็กโทรดสามตัว

(ใช้แอมพลิฟายเออร์พัลส์ที่มีประสิทธิภาพสูงเพื่อส่งออก 15kV, 100NS ทริกเกอร์พัลส์)

โหมดการหน่วงเวลา: 2 ~ 6U พร้อมวงจรการหน่วงเวลาอิเล็กทรอนิกส์ที่มีการหน่วงเวลาที่ปรับได้สามารถให้พัลส์ทริกเกอร์สับได้

(ใช้ระบบควบคุม IGCS2008 ซึ่งเป็นเวลาหน่วงการปรับที่อาจเกิดขึ้น)

การกระจายตัวครั้งสุดท้าย: ค่าเบี่ยงเบนมาตรฐานของกำหนดเวลาน้อยกว่า 0.1 μs

อุปกรณ์วัด

ระบบวัดผลกระทบดิจิตอล

การวัดคลื่น: นำเข้า Tektronix Color High -Voltage Digital Oscilloscope

อัตราการสุ่มตัวอย่างสูงสุดคือ 1.0gs/s แบนด์วิดท์มากกว่า 100MHz ความละเอียดคือ 8 บิตและ 2 ช่อง

การวิเคราะห์รูปคลื่น: คอมพิวเตอร์ควบคุมอุตสาหกรรม (รวมถึงการแสดงผล)

แพ็คเกจซอฟต์แวร์พิเศษที่มีผลต่อการวัด:

การคำนวณและการแสดงพารามิเตอร์คลื่นกระแทก

ฟังก์ชันการเปรียบเทียบรูปคลื่น

รูปคลื่นขยายการกู้คืนและการแปล

การจัดเก็บและการโทรรูปคลื่น

การทำแผนที่รูปคลื่นและการเขียนรายงาน

อุปกรณ์เสริม: 2 -Performance 100 เท่าอุปกรณ์ลดทอนพิเศษ

ความต้านทานการปรับคลื่น ธ.ค. :

มีความต้านทานหัวคลื่นสามชุดความต้านทานระยะคลื่นสามชุดที่ใช้สำหรับแรงกระตุ้นฟ้าผ่าและชุดของการชาร์จและการป้องกัน
