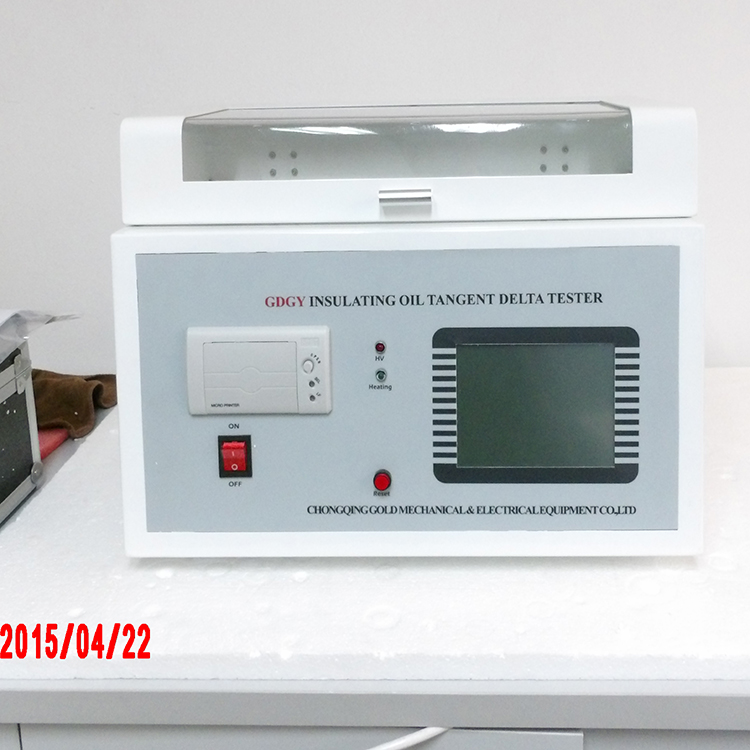

เครื่องทดสอบการสูญเสียการสูญเสียน้ำมันฉนวนอัตโนมัติ GDGY อย่างสมบูรณ์เป็นเครื่องมือที่มีความแม่นยำสูงสำหรับมุมการสูญเสียปานกลางของสื่อฉนวนของเหลวเช่นน้ำมันฉนวนและโครงสร้างแบบบูรณาการของการทดสอบความต้านทานปริมาณ การบูรณาการภายในของส่วนประกอบหลักเช่นถ้วยน้ำมัน torentally, เครื่องควบคุมอุณหภูมิ, เซ็นเซอร์อุณหภูมิ, การทดสอบไฟฉาย, แหล่งจ่ายไฟทดสอบ AC, ตัวเก็บประจุมาตรฐาน, ความต้านทานสูงและแหล่งแรงดันสูงในปัจจุบันโดยตรง ส่วนความร้อนใช้วิธีการทำความร้อนแบบเหนี่ยวนำความถี่สูงขั้นสูงที่สุดในปัจจุบันซึ่งมีข้อดีของการไม่สัมผัสความร้อนสม่ำเสมอความร้อนที่สม่ำเสมอการควบคุมที่รวดเร็วและสะดวกสบาย แหล่งจ่ายไฟทดสอบ AC ใช้วิธีการแปลง AC-DC-AC เพื่อหลีกเลี่ยงผลกระทบจากแรงดันไฟฟ้าแรงดันและความผันผวนของความถี่ในการทดสอบความถูกต้องของการทดสอบความสามารถแม้ว่าเครื่องกำเนิดไฟฟ้าจะถูกสร้างขึ้นเครื่องดนตรียังสามารถทำงานได้อย่างถูกต้อง ตัวเก็บประจุมาตรฐานภายในเป็นตัวเก็บประจุ Triae Triae SF6 ประเภทของความจุจะไม่ได้รับผลกระทบจากอุณหภูมิความชื้นและความชอบโดยรอบเพื่อให้แน่ใจว่าเครื่องมือยังคงสอดคล้องกัน

ด้านในของเครื่องดนตรีใช้เทคโนโลยีดิจิตอลเต็มรูปแบบการวัดอัตโนมัติอัจฉริยะทั้งหมดการทดสอบหลายโหมดที่มีหน้าจอขนาดใหญ่ (320 × 240) หน้าจอสัมผัสเมนูภาษาจีนเต็มแต่ละขั้นตอนมีการแจ้งเตือนภาษาจีนผลการทดสอบสามารถพิมพ์เอาต์พุตผู้ประกอบการสามารถพิมพ์ได้ ไม่มีการฝึกอบรมอย่างมืออาชีพ

ช่วงการใช้งานผลิตภัณฑ์และลักษณะการทำงาน

1, GDGY น้ำมันฉนวนอัตโนมัติเต็มรูปแบบทดสอบการสูญเสียปานกลางด้วยการวัดพารามิเตอร์ของการสูญเสียปานกลางของน้ำมันฉนวนการตรวจจับทั้งหมดและกระบวนการทำความร้อนน้ำมันฉนวนอัตโนมัติเป็นอัตโนมัติโดยอัตโนมัติระดับของระบบอัตโนมัติของเครื่องดนตรีสูง ถ้วยน้ำมันอุ่นวัดการแช่และความต้านทานการวัดสามารถทำได้ในแต่ละครั้งและกระบวนการทั้งหมดไม่จำเป็นต้องเข้าร่วม

2, เครื่องมืออยู่ในแหล่งจ่ายไฟที่ควบคุมความถี่ภายในตัวแปรภายในและโหมดการแปลงพลังงาน AC-DC-AC ใช้เพื่อหลีกเลี่ยงผลกระทบของแรงดันไฟฟ้าหลักและความผันผวนของความถี่ในการทดสอบความถูกต้องทดสอบแม้ว่าเครื่องกำเนิดไฟฟ้าจะถูกสร้างขึ้น เครื่องดนตรียังสามารถทำงานได้อย่างถูกต้องตรวจสอบให้แน่ใจว่าข้อมูลมีความเสถียรแม่นยำและเชื่อถือได้

3, เครื่องดนตรีมีกลไกการป้องกันที่สมบูรณ์ด้วยการป้องกันและเตือนความดันสูงที่ปกคลุมด้วยน้ำมัน, ถ้วยน้ำมันไฟฟ้าสูงและต่ำไฟฟ้าไฟฟ้าลัดวงจร, เครื่องทำน้ำอุ่นน้ำมันฟรีถ้วยอากาศ, เซ็นเซอร์อุณหภูมิความผิดพลาดเซ็นเซอร์ความผิดพลาด ฯลฯ

4

5 ส่วนความร้อนใช้วิธีการเหนี่ยวนำความถี่สูงที่ทันสมัยที่สุดในปัจจุบันซึ่งมีข้อดีของการไม่สัมผัส, เครื่องทำความร้อนสม่ำเสมอ, เครื่องทำความร้อนสม่ำเสมอ, ความเร็วที่รวดเร็ว, การควบคุมที่สะดวก, ฯลฯ

6 ถ้วยน้ำมันใช้โครงสร้าง Tri-pole สอดคล้องกับมาตรฐาน GB / T5654-2007 ระยะทางขั้ว 2 มม. กำจัดความจุและท้องร่วงในผลของผลการทดสอบ

7, มาพร้อมกับหน้าจอขนาดใหญ่ (320 × 240) จอแสดงผลสัมผัส; เทคโนโลยีดิจิตอลทั้งหมด, การวัดอัตโนมัติอัจฉริยะทั้งหมด, การทดสอบหลายโหมด, เมนูหน้าต่าง, ชัดเจนง่าย;

8, พร้อมเครื่องพิมพ์ไมโครเซ็นเซอร์วัดความร้อนผลลัพธ์การวัดจะถูกพิมพ์โดยอัตโนมัติ

พารามิเตอร์ทางเทคนิคถ้วยน้ำมัน

1. ระยะห่างระหว่างแรงดันสูงและต่ำ: 2 มม

2, ความจุถ้วยที่ว่างเปล่า: 60 ± 2pf

3, แรงดันไฟฟ้าทดสอบสูงสุด: ความถี่พลังงาน 2000V

4. การรักษาถ้วยที่ว่างเปล่า: TG δ <1 × 10-4

5 ความจุของเหลว: ประมาณ 40 มิลลิลิตร

6, อิเล็กโทรดวัสดุ: สแตนเลส

7, ปริมาตร: 70 มม. (D) × 120 มม. (H)

ตัวบ่งชี้เทคโนโลยีเครื่องมือ

1. ใช้เงื่อนไข: -15 ° C ~ 40 ° C RH <80%

2, แหล่งจ่ายไฟ: AC220V ± 10% ความถี่ไม่ จำกัด

3, ac เอาท์พุทแรงดันสูง: 400 โวลต์ ~ 2200 โวลต์± 2%

4, เอาท์พุทแรงดันไฟฟ้าสูง DC: 200V ~ 600V ± 2%

5 เตาเหนี่ยวนำควบคุมอุณหภูมิ: พลังงานสูงสุด 500W

6, ช่วงการควบคุมอุณหภูมิ: <100 ° c

7, ข้อผิดพลาดการควบคุมอุณหภูมิ: ± 0.5 ° C

8, ความละเอียดการวัดอุณหภูมิ: 0.1 ° C

9, เวลาการควบคุมอุณหภูมิ: อุณหภูมิห้องถึง 90 ° C น้อยกว่า 20 นาที

10, ความละเอียด: tgδ: 0.001%, CX: 0.1pf, △ rx: 0.01

11 ความแม่นยำ: △TGδ: ± (อ่าน * 1.0% + 0.020%), △ CX: ± (อ่าน * 0.5% + 0.5pf), △ rx: ± (อ่าน * 10%)

12, ช่วงการวัด: TG δเป็น Unlimited, CX: 15PF-300PF, R: 10M-20T

13, ญาติ iielectric คงที่εr: ตามการคำนวณอัตโนมัติ cx ความแม่นยำคือ cx

14, ความต้านทานปริมาตรρ: ตามการคำนวณอัตโนมัติ RX ความแม่นยำคือ Rx

15. ขนาดรูปร่าง (มม.): 450 × 310 × 360, น้ำหนัก: 18kg
