GDQT
GOLD
GDQT

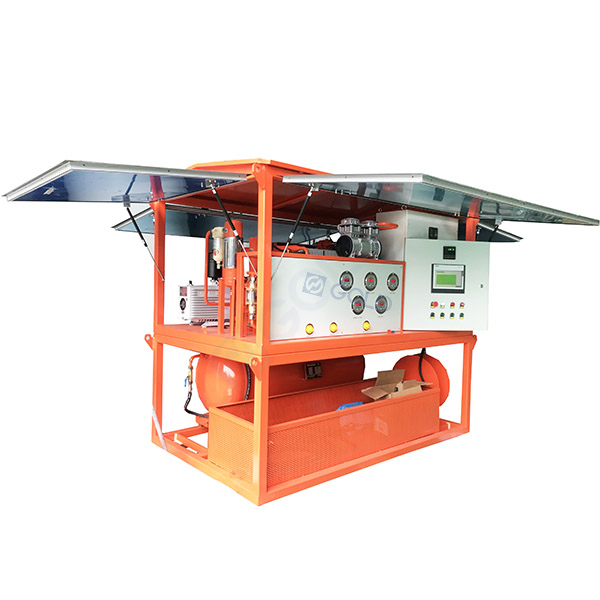

ระบบรีไซเคิลก๊าซสูญญากาศสูง
Introduction:
ระบบรีไซเคิลก๊าซสูญญากาศสูง ใช้กันอย่างแพร่หลายสำหรับโรงงานผลิตฉนวนกันความร้อนของฉนวนกันความร้อนของก๊าซ SF6 การใช้งานแผนกวิจัยทางวิทยาศาสตร์ ฯลฯ สร้างสูญญากาศสำหรับอุปกรณ์ไฟฟ้าต่าง ๆ และเติมก๊าซไฟฟ้าด้วยก๊าซ SF6 จากนั้นใช้ ใช้หรือทดสอบอุปกรณ์แล้วเติมถังเก็บหลังจากทำให้บริสุทธิ์และบีบอัด
อุปกรณ์กู้คืนเหมาะสำหรับอุปกรณ์ไฟฟ้า SF6 และอุปกรณ์ไฟฟ้ารวมกัน หน่วยรีไซเคิลก๊าซ SF6 ขึ้นอยู่กับมาตรฐานของ DL/T662-2009 "อุปกรณ์เติมก๊าซและอุปกรณ์กู้คืน SF6 " อุปกรณ์นี้ประกอบด้วยระบบการกู้คืนและระบบพองระบบระบบสูญญากาศระบบการทำให้บริสุทธิ์และระบบจัดเก็บก๊าซ
Fข้อต่อ:
สูญญากาศและตรวจสอบความดันสูญญากาศ อุปกรณ์และสวิตช์ SF6 และ GIS.
สูญญากาศและตรวจสอบความดันสูญญากาศ ถังเหลว.
สูญญากาศและตรวจสอบความดันสูญญากาศ อุปกรณ์เอง.
สวิตช์เปลวไฟ SF6.
ก๊าซ SF6 ได้รับการบูรณะในอุปกรณ์ไฟฟ้ารวมถึงการบำบัดน้ำและการบำบัดน้ำมัน.
แห้งและชำระล้างและรีไซเคิลและชาร์จแก๊ส SF6.
การกู้คืนของเหลวและการจัดเก็บของ SF6 Electric
การเก็บของเหลวที่บีบอัดของก๊าซ SF6
หนึ่ง. การออกแบบขั้นสูงฟังก์ชั่นที่สมบูรณ์และโครงสร้างขนาดกะทัดรัดมีการดำเนินการอย่างง่าย
พ.ส. การบีบอัด Sระบบ: ต้องใช้คอมเพรสเซอร์ปิดเพื่อให้แน่ใจว่าไม่มีการรั่วไหล
ค. เครื่องดูดฝุ่น Sระบบ: จำเป็นต้องหมุนปั๊มสูญญากาศใบมีดเพื่อป้องกันไม่ให้น้ำมันกลับมา
D การทำให้บริสุทธิ์ Sระบบ: ติดตั้งตัวกรอง Ingersoll Rand ซึ่งสามารถใช้เครื่องทำความร้อนไฟฟ้าและตัวดูดซับประสิทธิภาพสูง มักจะแทนที่ตัวแทนการดูดซับดังนั้นผลลัพธ์การทำให้บริสุทธิ์จะดีกว่า
ก. เกี่ยวกับไฟฟ้า Sระบบ: พร้อมกับการยืนยันอัตโนมัติของอุปกรณ์พลังงานสามเฟสการป้องกันที่ผิดพลาด
F. ควบคุม Sระบบ: วาล์วใช้เทคโนโลยีล่าสุด
กรัม พื้นที่จัดเก็บ Sระบบ: จัดเตรียมถังเก็บตามข้อกำหนดของผู้ใช้
ชม. อุปกรณ์เป็นประเภทมือถือ
สิ่ง | พารามิเตอร์ | หน่วย | แบบอย่าง | ||||
GDQT-2 | GDQT-10 | GDQT-15 | GDQT-30 | GDQT-60 | |||
1 | ความจุ | m³/h | 2 | 10 | 15 | 30 | 60 |
2 | แรงกดดันการกู้คืน | MPA | ≤0.05 | ||||
3 | 1m 收การรีไซเคิลก๊าซ เวลา (ความดันเริ่มต้น 0.6MPA) | h/m³ | ≤3 | ≤0.6 | ≤0.4 | ≤0.2 | ≤0.1 |
4 | ความดันสูงสุด | MPA | 0 ~ 0.8 การปรับ | ||||
5 | เจ็ทก๊าซ 1m 射 เวลา (ความดันเริ่มต้น 133pa ถึง 0.6MPA) | h/m³ | ≤3 | ≤0.6 | ≤0.4 | ≤0.2 | ≤0.1 |
6 | เวลาที่จำเป็น 1m 缺ตำแหน่งงานว่างความจุ จาก 0.1mpa ถึง 133pa | h | ≤1 | ≤0.6 | ≤0.4 | ≤0.4 | ≤0.4 |
7 | สุญญากาศที่ดีที่สุด | PA | ≤10 | ||||
8 | วิธีการแปรสภาพเป็นแก๊ส | ความร้อนด้วยไฟฟ้า | |||||
9 | การทำให้เป็นของเหลว | การควบแน่นของความดันสูง | |||||
10 | โหมดรีไซเคิลตัวกรองแบบแห้ง | การฟื้นฟูการเปิดใช้งานสูญญากาศ | |||||
11 | ความสามารถในการทำงาน | V | (380V-50Hz) 3 ครั้ง 3 ครั้งหรือตามทางเลือกของผู้ซื้อ | ||||
12 | พลังงานทั้งหมด | กิโลวัตต์ | 5 | 8 | 12 | 18 | 22 |
13 | หลังจากความบริสุทธิ์ทางอากาศ SF6 ฟื้นตัว | PPM | 60 | ||||
14 | ปริมาณน้ำมัน | PPM | 5 | ||||
15 | สิ่งสกปรก | μm | 1 |
