GDRZ-902
GOLD
9030849000
GDRZ-902

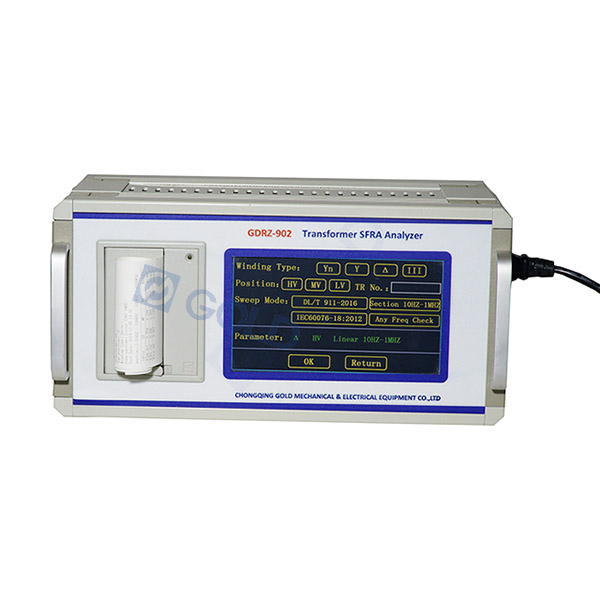

เครื่องวิเคราะห์การตอบสนองความถี่ SFRA Transformer SFRA
Iการทำครั้งแรก
โครงสร้างและการอ้างอิงของหม้อแปลงคงที่หลังจากทำดังนั้นการตอบสนองความถี่ของการคดเคี้ยวแต่ละครั้งมักจะเหมือนกัน
ในบางกรณีเช่นการตัดสถานการณ์ระหว่างวงกลมหรือขั้นตอนในประสบการณ์การตัดหรือคดเคี้ยวเพื่อดึงดูดพลังของการวิ่งการเคลื่อนไหวที่คดเคี้ยวเพื่อตีการขนส่งอาจเปลี่ยนการอ้างอิงของหม้อแปลงการตอบสนองความถี่จะเปลี่ยนไป การเสียรูปการเปลี่ยนรูปตามการตรวจจับเส้นโค้งการตอบสนองความถี่
เครื่องวิเคราะห์การตอบสนองความถี่ SFRA ของ Transformer GDRZ-902 สามารถวาดเส้นโค้งการตอบสนองความถี่ได้อย่างแม่นยำ จากนั้นเราเส้นโค้งแนวนอนหรือแนวตั้งเพื่อตรวจจับการเสียรูปของหม้อแปลง
GDRZ-902 Transformer SFRA Scanning Responcess Analyzer เป็นไปตามมาตรฐานของ DL/T911 2004
แอปพลิเคชัน
1. ในการทดสอบแบบดั้งเดิมของการบำรุงรักษาหม้อแปลงไฟฟ้า Power GDRZ-902 การตอบสนองความถี่การสแกน Transformer ของเราเครื่องวิเคราะห์ SFRA ใช้เพื่อตรวจสอบข้อมูลการตอบสนองความถี่ของการคดเคี้ยวของหม้อแปลง
2. เมื่อหม้อแปลงไฟฟ้าออกจากโรงงาน GDRZ-902 Transformer SFRAT ของเราใช้ในการวัดข้อมูลการตอบสนองความถี่ที่คดเคี้ยวของหม้อแปลงเป็นข้อมูลลายนิ้วมือของหม้อแปลง
3. หลังจากหม้อแปลงไฟฟ้าเป็นวงจรลัดวงจร GDRZ-902 ของเราวิเคราะห์การตอบสนองความถี่การสแกนความถี่ ข้อมูลการตอบสนองความถี่สำหรับการวัดหม้อแปลงไฟฟ้าและเปรียบเทียบกับข้อมูลการทดสอบก่อนที่จะลัดวงจรเพื่อตรวจสอบว่าหม้อแปลงม้วนมีรูปร่างผิดปกติหรือไม่
ข้อมูลจำเพาะ
GDRZ-902 Transformer SFRA Scanning Responcess Response Assider | |
สองโหมดการสแกนที่แตกต่างกัน: การกวาดเชิงเส้น, ตัดขวาง | |
การสแกนเชิงเส้น | 0.5kHz-1MHzInterval 0.5kHz 2000 คะแนน |
สแกน | 50Hz-100HzInterval 2Hz25 คะแนน |
100Hz-1khzinterval 20Hz45 คะแนน | |
1KHz -10KHzInterval 50Hz180 คะแนน | |
10kHz-100khzinterval 0.2kHz 450 คะแนน | |
ช่วงเวลา 100kHz -500kHz 0.5kHz 800 คะแนน | |
ช่วงเวลา 500kHz -1000kHz 1KHz500 คะแนน | |
ช่วงทดสอบ | (-100db) - (+20dB) |
ความถูกต้องของการทดสอบ | 0.1dB |
ความแม่นยำของความถี่ | <0.01 % |
อิมพีแดนซ์อินพุตสัญญาณ | > 1mΩ |
ความต้านทานสัญญาณเอาต์พุต | 50Ω |
คุณสมบัติหลัก
ไม่จำเป็นต้องเชื่อมต่อกับแล็ปท็อปเครื่องสามารถทำการทดสอบการตอบกลับของหม้อแปลงความถี่ให้เสร็จสิ้น
ช่วงความถี่การสแกนสามารถถึง 10Hz-10MHz ความถี่เอาต์พุตมีความเสถียรและการทวีคูณการลดทอนการตอบสนองมีความแม่นยำในการวัดสูง
จากผลการทดสอบการผลิตรายงานการทดสอบ Word แบบมาตรฐานอัตโนมัติ
มาพร้อมกับเครื่องพิมพ์ขนาดเล็กเพื่อพิมพ์เส้นโค้งการทดสอบและข้อมูล
ตาม IEC60076-18 ผลการทดสอบการประเมินอัตโนมัติ
7 -inch หน้าจอสัมผัสหน้าจอขนาดใหญ่, อินเทอร์เฟซเมนูภาษาอังกฤษที่สมบูรณ์, การทำงานง่าย ๆ
