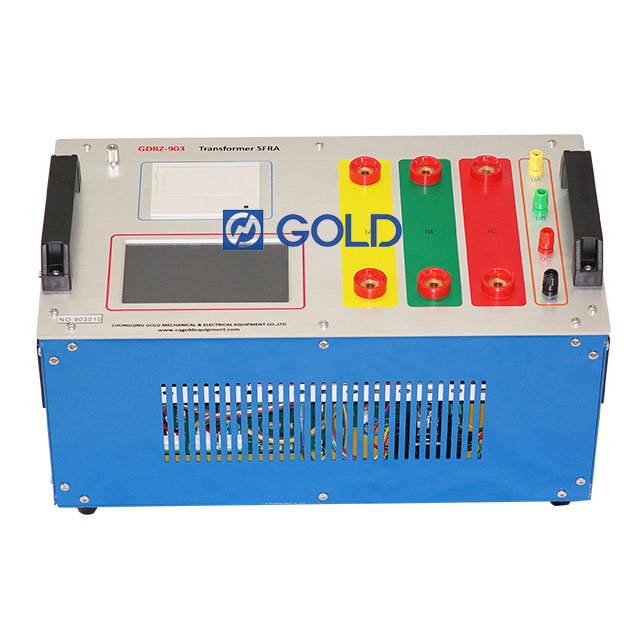

GDRZ-903 เครื่องวิเคราะห์การตอบสนองความถี่การสแกนของหม้อแปลง (SFRA และอิมพีแดนซ์ลัดวงจรแรงดันต่ำ)

GDRZ-903 Transformer Scanning Response SFRA Analyzer สามารถใช้สองวิธีในการตรวจจับการเสียรูปของหม้อแปลงในเวลาเดียวกัน หนึ่งคือวิธีการวิเคราะห์ของการตอบสนองการสแกนความถี่และอีกวิธีหนึ่งคือแรงดันไฟฟ้าต่ำและวิธีการต้านทานวงจรสั้น สองวิธีสามารถลดการตัดสินข้อผิดพลาดได้อย่างมีประสิทธิภาพ ผู้ทดสอบทำตามมาตรฐานอุตสาหกรรมพลังงานแห่งชาติ DL / T911-2004 และ DLT 1093-2008 สามารถใช้สำหรับ IEC60076-18-2012 และ IEC60076-5-2006
สถานะห้องว่าง:
จำนวน:
  • GDRZ-903

  • GOLD

  • 9030849000

GDRZ-903

เครื่องวิเคราะห์การตอบสนองความถี่สแกนหม้อแปลง


เครื่องวิเคราะห์การตอบสนองความถี่สแกนหม้อแปลง (1)


การทำงาน


  • วิธีทดสอบสองวิธี:  วิธีการวิเคราะห์การตอบสนองความถี่สแกนและ  ต่ำ -แรงดันไฟฟ้าต่ำและวิธีการอิมพีแดนซ์วงจรสั้น

  • ทำตามมาตรฐานการทดสอบระหว่างประเทศสองมาตรฐาน: IEC60076-18-2012 และ IEC60076-5-2006

  • ใช้เทคโนโลยีขั้นสูงของ DDS

  • ใช้การออกแบบไมโครโปรเซสเซอร์ความเร็วสูงและสูง

  • ใช้ชิปโฆษณา 16 บิต

  • การใช้หน้าจอสัมผัส LCD ขนาดเจ็ดนิ้วสามารถปรับความสว่างได้

  • การใช้เครื่องพิมพ์ร้อนคุณสามารถปรับเครื่องพิมพ์เครื่องพิมพ์

  • สามารถจัดเก็บข้อมูล FRA 120 กลุ่มข้อมูล SCI ห้าสิบกลุ่มและข้อมูล SCI 30 กลุ่มข้อมูลเหล่านี้สามารถอ่านไปยังหน้าจอปัจจุบันหรืออัปโหลดไปยังพีซี

  • การใช้ซอฟต์แวร์พีซีเราสามารถอัปโหลดข้อมูลทดสอบวิเคราะห์ข้อมูลพิมพ์ข้อมูลหรือสร้างเอกสารคำ

  • ใช้ USB2.0 เพื่อเชื่อมต่อกับอุปกรณ์


ข้อมูลจำเพาะ


การตอบสนองความถี่สแกน วิธี

สองโหมดการสแกนที่แตกต่างกัน
1

การสแกนเชิงเส้น

10Hz-1MHz, 0.5kHz ช่วงเวลา, 2000 คะแนน;

100Hz-2MHz, 0.5kHz ช่วงเวลา    2,000 คะแนน;

10Hz-1MHz, 0.25kHz ช่วงเวลา   4000 คะแนน (พีซีที่มีอยู่)

100KHz-2MHz      ช่วงเวลา 0.25kHz    4000 คะแนน (พีซีที่มีอยู่)

คุณสามารถตั้งค่าความถี่ช่วงเวลาและจุดสแกน (พีซีที่มีอยู่)

2

สแกน

10Hz-100Hz,         ช่วงเวลา  1Hz,      90 คะแนน;

100Hz-1khz, ช่วงเวลา  5Hz, 180 คะแนน

1khz -10khz, Interval  50Hz,      180 คะแนน

10kHz-100khz, ช่วงเวลา  0.2khz, 450 คะแนน

100kHz -300kHz, ช่วงเวลา  0.5kHz, 400 คะแนน

300kHz -1000kHz, ช่วงเวลา  1kHz, 700 คะแนน

3

ช่วงทดสอบ

(-100db) - (+20dB)

4

ความถูกต้องของการทดสอบ

(-80dB) - (+20dB) 0.2dB  (-100db)-(-80db) 1.0db 1.0db

5

ความแม่นยำของความถี่

<0.01 %

6

อิมพีแดนซ์อินพุตสัญญาณ

> 1mΩ

7

ความต้านทานสัญญาณเอาต์พุต

50Ω

8

ทดสอบอัตราการทำซ้ำ

99.5 %

ความต้านทานระยะสั้น -วงจรและอิมพีแดนซ์ AC ของเครื่องกำเนิดไฟฟ้า

1

แลกเปลี่ยนความต้านทาน

0-999.999Ω0.2 % ± 2 หลัก

2

แรงดันไฟฟ้า AC

ตัวเลข 0-600V 0.2 % ± 2 ตัวเลขตัวเลข

3

AC

ตัวเลข 0-120A 0.2 % ± 2 ตัวเลข

4

กำลังที่ใช้งานอยู่

cos board> 0.1  0.5 % ± 2 หลัก

cos a <0.1  1.0 % ± 2 หลัก

5

ปฏิกิริยา

0.2 % ± 2 หลัก

6

ความถี่

45 ~ 65Hz 0.1 %


เครื่องประดับ

เครื่องวิเคราะห์การตอบสนองความถี่สแกนหม้อแปลง (4)

เครื่องวิเคราะห์การตอบสนองความถี่สแกนหม้อแปลง (3)


เครื่องวิเคราะห์การตอบสนองความถี่สแกนหม้อแปลง (2)
