VLF
GOLD
9030849000
VLF ชุด

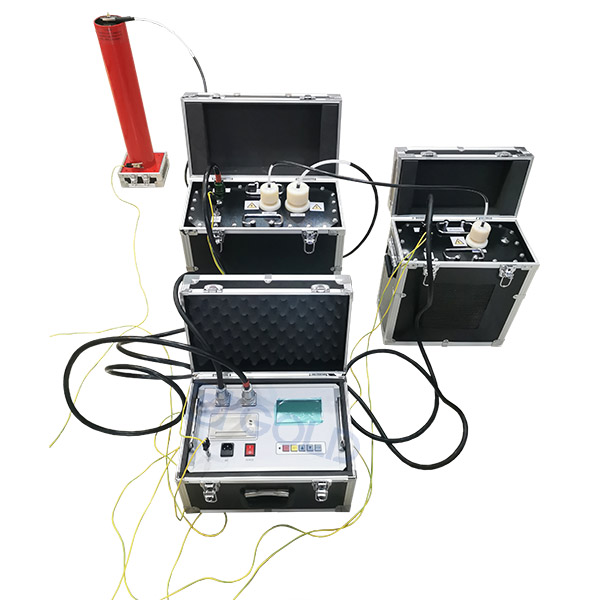

0.02Hz 30kV, 50kV, 60kV, สายไฟ 80kV ความถี่ต่ำมาก VLF AC HIPOT TESTER
แนะนำ
ผู้ทดสอบ VLF มันมีไว้สำหรับการออกแบบและการผลิต อุปกรณ์อิเล็กทรอนิกส์ ความถี่ต่ำมาก การทดสอบแรงดันไฟฟ้า
ความถี่ต่ำมากในการทนต่อการทดสอบแรงดันไฟฟ้าเป็นวิธีการทดแทนของความถี่พลังงานเพื่อทนต่อการทดสอบแรงดันไฟฟ้า มันเล็กกว่ามากเบาและพกพามากกว่าความถี่ของแหล่งจ่ายไฟ ปรากฎว่าในต่างประเทศและต่างประเทศความทนทานต่อความถี่สูงสุด 0.1Hz สำหรับการทดสอบแรงดันไฟฟ้าสามารถแทนที่ความถี่ของแหล่งจ่ายไฟเพื่อทนต่อการทดสอบแรงดันไฟฟ้า
สามารถนำไปใช้กับ 10kV, 35kV, เครื่องทำความร้อน 300MW, 10kV, 35kV Power Transformer, สายไฟและอุปกรณ์ไฟฟ้าอื่น ๆ
Sมีลักษณะเฉพาะ
เอาต์พุตแรงดันไฟฟ้าสูงสุด: ดูตารางด้านล่าง;
ความถี่เอาท์พุท: 0.1Hz, 0.05Hz, 0.02Hz;
ความแม่นยำในการวัด: 2.5 %;
ข้อผิดพลาดสูงสุดของแรงดันไฟฟ้าบวกและลบ <2.5 % RDG+0.3 % FS;
การบิดเบือนรูปคลื่นแรงดันไฟฟ้า: <3 %;
ข้อผิดพลาดการวัดความต้านทานของฉนวน: <2.5 %;
ข้อผิดพลาดในการวัดการรั่วไหลของกระแส: <2.5 %;
พลังงาน: AC220V ± 10 %, 50Hz/60Hz;
อุณหภูมิสิ่งแวดล้อม: 0 ~ 50 ° C;
ความชื้น: ≤85 % RH;
แบบอย่าง | แรงดันไฟฟ้า/กระแสไฟฟ้า | โหลดบรรทุก ความจุ | ไฟฟ้าขงจื้อ |
30 | 30kV/20ma (จุดสูงสุด) | 0.1Hz, ≤0.5µf ~ 1.1µf | 5a |
0.05Hz, ≤0.5µf ~ 2.2µf | |||
0.02Hz, ≤0.5µf ~ 5.5µf | |||
50 | 50kV/30ma (จุดสูงสุด) | 0.1Hz, ≤0.5µf ~ 1.1µf | 7a |
0.05Hz, ≤0.5µf ~ 2.2µf | |||
0.02Hz, ≤0.5µf ~ 5.5µf | |||
60 | 60kV/30ma (จุดสูงสุด) | 0.1Hz, ≤0.5µf | 9a |
0.05Hz, ≤0.5µf ~ 1µf | |||
0.02Hz, ≤0.5µf ~ 2.5µf | |||
80 | 80kV/30ma (จุดสูงสุด) | 0.1Hz, ≤0.5µf | 12a |
0.05Hz, ≤0.5µf ~ 1µf | |||
0.02Hz, ≤0.5µf ~ 2.5µf |
เตือน
เมื่อทดสอบการทดสอบสายเคเบิล 10kV ขอแนะนำอย่างยิ่งให้ทดสอบก่อน แรงดันไฟฟ้าควรเป็น 18kV ความถี่ควรเป็น 0.1Hz (แนะนำ), 0.05Hz (คำแนะนำ), 0.02H (กระบวนการแรงดันไฟฟ้าช้า), 0.01Hz (กระบวนการเพิ่มประสิทธิภาพช้ามาก 10-40 นาที มากกว่า 10 กิโลเมตร) สาระสำคัญ ความสามารถในการโหลดที่กล่าวถึงด้วยตนเองเป็นค่าทางทฤษฎีและความยาวของสายเคเบิล 10kV สามารถเข้าถึง 3-20 กิโลเมตร
เมื่อทดสอบการทดสอบสายเคเบิล 35kV ขอแนะนำอย่างยิ่งให้ทดสอบก่อน แรงดันไฟฟ้าถูกตั้งค่าเป็น 60kV (ข้อกำหนดทั่วไป) -78kV (ตามกฎที่ต้องการ) ตั้งค่าความถี่เป็น 0.1Hz (แนะนำ), 0.05Hz (แนะนำ), 0.02Hz (กระบวนการบูสเตอร์ช้า) และ 0.01Hz ช้ามากช้ามากช้ามากกระบวนการช้ามาก 10-40 นาทีเหมาะสำหรับสายเคเบิลเกิน 10 กิโลเมตร) ความสามารถในการโหลดด้านบนของคู่มือคือค่าทางทฤษฎีและความยาวของสายเคเบิล 35kV ที่เกิดเหตุสามารถเข้าถึงได้ 3-15 กิโลเมตร
ลักษณะเฉพาะ
ข้อมูลปัจจุบัน 和 รูปคลื่นสามารถสุ่มตัวอย่างโดยตรงที่ด้านแรงดันสูงดังนั้นข้อมูลจึงเป็นจริงและแม่นยำ
การป้องกันแรงดันไฟฟ้า: หากการตั้งค่าของเอาต์พุตเกินแรงดันไฟฟ้ามี จำกัด เครื่องมือจะถูกปิดเพื่อป้องกันตัวเองเวลาขับรถน้อยกว่า 15ms;
การไหลมากเกินไป การป้องกัน: มันเป็นการป้องกันคู่ของแรงดันไฟฟ้าสูงและต่ำซึ่งสามารถปิดได้อย่างแม่นยำตามค่าที่ตั้งไว้ของด้านแรงดันไฟฟ้าสูงถ้ากระแสที่อยู่ด้านล่าง -แรงดันไฟฟ้าต่ำเกินกว่ากระแสไฟฟ้าที่กำหนดเครื่องมือจะได้รับการปกป้อง โดยการปิดเครื่องและเวลาขับรถจะน้อยกว่า 15ms;
แรงดันไฟฟ้าเพิ่มในการออกแบบให้ความต้านทานการป้องกันเอาต์พุตแรงดันไฟฟ้าสูงซึ่งช่วยลดความต้องการของความต้านทานการป้องกันอื่น ๆ ในการเชื่อมต่อภายนอก
เนื่องจากผลลัพธ์ของแรงดันไฟฟ้าสูงและการปิดแรงดันไฟฟ้าต่ำ -วงจรควบคุมการตอบรับเชิงลบเชิงลบออกจึงไม่มีตัวเก็บประจุเพื่อเพิ่มเอฟเฟกต์สูง
ส่วนประกอบการควบคุมแรงดันไฟฟ้าสูงใช้หน่วยสวิตช์ HV แบบออปติคัลควบคุมที่เป็นนวัตกรรมและมาตรการควบคุมนั้นแม่นยำปลอดภัยและเชื่อถือได้
ใช้ Color Man -machine Interface Touch Control Plus ระบบควบคุมซอฟต์แวร์แบบแยกส่วนที่ถูกต้องและใช้งานง่าย
