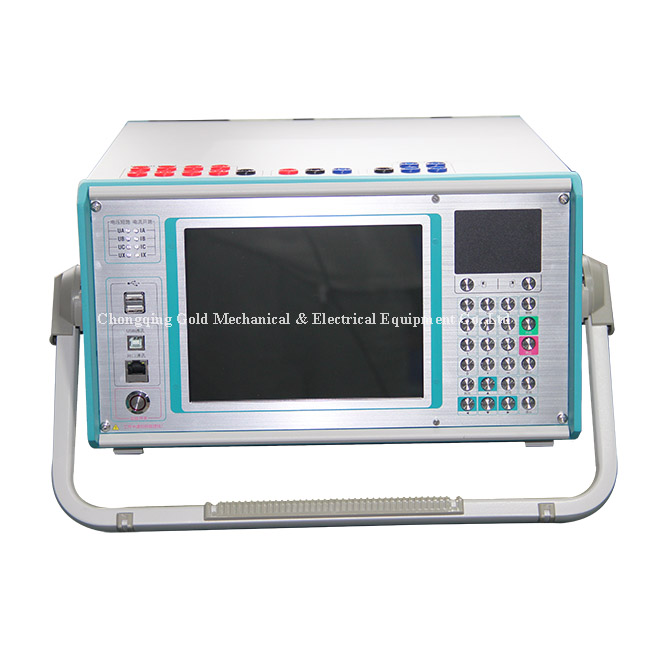

GDJB-PC
GOLD
GDJB-PC
GDJB-PC
ชุดทดสอบการฉีดการฉีดกระแสสลับสามเฟสสากล
(เวอร์ชันควบคุมคอมพิวเตอร์อุตสาหกรรม)
1. บทนำ
GDJB-PC Universal Three Phase Secondary Injection Test Set Set เพื่อทดสอบหน่วยรีเลย์ในระบบป้องกันการถ่ายทอด ในขณะเดียวกันก็อาจถูกพิจารณาว่าเป็นแหล่งแรงดันไฟฟ้าสามเฟส AC/DC สากลหรือแหล่งกำเนิดกระแสไฟฟ้า
GDJB-PC Universal Three Phase Protection Protection Tester ชุดทดสอบการฉีดปัจจุบันถูกนำไปใช้กับการทดสอบการป้องกันการเล่นซ้ำตามแรงดันไฟฟ้าและการทำงานในปัจจุบัน
ฟังก์ชั่นหลักของผู้ทดสอบ ได้แก่ : การสอบเทียบแรงดันไฟฟ้าและรีเลย์การทำงานในปัจจุบันการตรวจสอบวงจรทุติยภูมิค่าการเดินทางของการทดสอบเบรกเกอร์สวิตช์เปิดและปิดการวัดเวลาของเบรกเกอร์วงจรและอื่น ๆ
เอาต์พุตมาตรฐานของ 4 เฟสของแรงดันไฟฟ้าและ 3 เฟสของกระแส
มันสามารถรวมประเภทของกระแสไฟฟ้าหรือแรงดันไฟฟ้าหลากหลายประเภทอย่างสะดวกและมีประเภทการทดลองป้องกันที่หลากหลาย ทุกขั้นตอนของแรงดันไฟฟ้าคือ 120V และทั้งหมดของกระแสคู่ขนานคือ 120A แรงดันไฟฟ้าเฟสที่สี่ UX มีฟังก์ชั่นมากมายและสามารถตั้งค่าเป็น 4 ประเภทของแรงดันไฟฟ้าสามชนิดหรือการตรวจสอบแรงดันไฟฟ้าแบบซิงโครนิสต์หรือส่งออกค่าใด ๆ ของแรงดันไฟฟ้า
พร้อมกับแป้นพิมพ์อุตสาหกรรมที่บางเฉียบและเมาส์โฟโตอิเล็กทริกมันสามารถดำเนินการได้ทุกประเภทผ่านแป้นพิมพ์หรือเมาส์เช่นพีซีธรรมดา
พร้อมกับเอาท์พุทแหล่งแรงดันไฟฟ้าเสริม DC อิสระโดยเฉพาะแรงดันไฟฟ้าเอาท์พุทคือ 110V (1A), 220V (0.6A) สามารถใช้สำหรับรีเลย์หรืออุปกรณ์ป้องกันที่ต้องการแหล่งจ่ายไฟ DC
มันเป็นค่าใช้จ่ายที่ต่ำการใช้งานง่ายและอุปกรณ์ประสิทธิภาพที่เชื่อถือได้สำหรับการทดสอบวงจรรอง
2. ข้อกำหนด
| แหล่งกำเนิดกระแสไฟฟ้ากระแสสลับ (3 * 40a) | |
| เอาต์พุตกระแสเฟสเดียว (RMS) | 0-40A / เฟสความแม่นยำ: 0.2% ± 5MA |
| เอาต์พุตแบบขนานสามเฟส (RMS) | 0- 120A / สามเฟสในการส่งออกเฟสขนาน |
มูลค่าการทำงานที่อนุญาตของเฟสปัจจุบันเป็นเวลานาน (ค่ามีประสิทธิภาพ) | 10a |
กำลังขับสูงสุดต่อเฟส | 400va |
กำลังเอาต์พุตสูงสุดของกระแสขนานสามเฟส | 1,000VA |
เอาต์พุตสูงสุดเวลาทำงานที่อนุญาตของกระแสคู่ขนานสามเท่า | 10s |
| ช่วงความถี่ | 0 - 1000Hz ความแม่นยำ 0.01Hz |
| หมายเลขฮาร์มอนิก | 2-20 วินาที |
ขั้นตอน | 0-360 ความแม่นยำคือ 0.1 องศา |
| แหล่งกำเนิดกระแสตรง DC | |
เอาต์พุตกระแสกระแสตรง | 0-- ± 10a / เฟสความแม่นยำ: 0.2% ± 5ma |
| แหล่งแรงดันไฟฟ้า AC | |
เอาต์พุตแรงดันไฟฟ้าเฟสเดี่ยว (RMS) | 0 -125V / เฟสความแม่นยำ: 0.2% ± 5MV |
เอาต์พุตแรงดันไฟฟ้าสาย (RMS) | 0-250V |
กำลังแรงดันไฟฟ้า / แรงดันไฟฟ้าแรงดันไฟฟ้า | 75VA/100VA |
ช่วงความถี่ | 0-1000Hz ความแม่นยำ: 0.001Hz |
หมายเลขฮาร์มอนิก | 2-20 วินาที |
ขั้นตอน | 0-360Dree ความแม่นยำ: 0.1 องศา |
แหล่งแรงดันไฟฟ้า DC | |
แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าเฟสเดียว | 0- ± 150V ความแม่นยำ: 0.2% ± 5MV |
แอมพลิจูดเอาท์พุทของแรงดันไฟฟ้า | 0- ± 300V |
กำลังแรงดันไฟฟ้า / แรงดันไฟฟ้าแรงดันไฟฟ้า | 90VA/180VA |
การสลับค่าเทอร์มินัล | |
สลับเทอร์มินัลอินพุต | 8 |
การติดต่อทางอากาศ | 1-20 mA, 24 V, เอาต์พุตที่ใช้งานภายในของอุปกรณ์ |
การพลิกกลับที่มีศักยภาพ | การติดต่อแบบพาสซีฟ: สัญญาณลัดวงจรความต้านทานต่ำ ติดต่อที่ใช้งานอยู่: 0-250V DC |
เปลี่ยนเทอร์มินัลเอาต์พุต | 4, ไม่มีการติดต่อ, ความสามารถในการทำลาย: 110V / 2A, 220V / 1A |
คนอื่น | |
กรอบเวลา | 1MS-9999S, การวัดความแม่นยำ: 1MS |
แหล่งจ่ายไฟ | AC220V ± 10%， 50Hz/60Hz |
3. องค์ประกอบฮาร์ดแวร์ของชุดทดสอบการฉีดยารองสามเฟสของ GDJB-PC (เวอร์ชันควบคุมคอมพิวเตอร์อุตสาหกรรม)
สร้างขึ้นในคอมพิวเตอร์ควบคุมอุตสาหกรรมที่มีประสิทธิภาพสูง
ระบบประมวลผลสัญญาณดิจิตอล DSP
การแปลง D/A และ A/D
แรงดันไฟฟ้าเชิงเส้นที่มีความแม่นยำสูงและแอมพลิฟายเออร์กำลังไฟฟ้าปัจจุบัน
สลับอินพุตและสลับเอาต์พุต
เอาท์พุทพลังงาน DC อิสระโดยเฉพาะ
4. อุปกรณ์เสริม
