GDVA-405
GOLD
9030849000

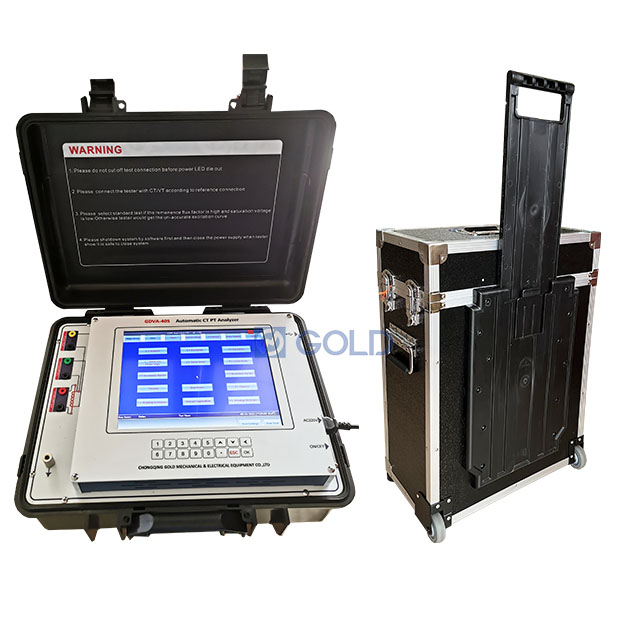

GDVA-405 0.02% ความแม่นยำสูงเครื่องทดสอบหม้อแปลง CT PT ANALASEZER IEC61869
บทนำสำหรับเครื่องวิเคราะห์ GDVA-405 CT PT:
GDVA-405 0.02% ความแม่นยำสูงเครื่องทดสอบหม้อแปลง CT PT ANALASEZER เป็นระบบทดสอบที่สมบูรณ์ที่สุดสำหรับ CTS และ PTS ต่างๆตาม IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, IEC61869 และ C57.13
รายการทดสอบหลักสำหรับเครื่องวิเคราะห์ GDVA-405 CT PT:
| รายการทดสอบสำหรับหม้อแปลงปัจจุบัน (CT) | รายการทดสอบสำหรับหม้อแปลงแรงดันไฟฟ้า (PT) |
1) การตรวจจับอัตราส่วนการเลี้ยว 2) การตรวจสอบอัตราส่วนและมุม 3) การทดสอบขั้ว 4) การทดสอบลักษณะการกระตุ้น 5) การวัดความต้านทานทุติยภูมิและการวัดภาระทุติยภูมิ 6) การวัดเส้นโค้งข้อผิดพลาด 5% และ 10% 7) การวิเคราะห์ลักษณะชั่วคราว 8) การอนุมานแผ่นป้ายอัตโนมัติ 9) แรงดันไฟฟ้าจุดหัวเข่า/กระแสไฟฟ้า 10) ปัจจัย จำกัด ความแม่นยำ (ALF) 11) ปัจจัยความปลอดภัยของเครื่องมือ (FS) 12) ค่าคงที่เวลารอง (TS) 13) ค่าสัมประสิทธิ์ความซ้ำ (KR) 14) ความแม่นยำ 15) ความอิ่มตัวและการเหนี่ยวนำความอิ่มตัว 16) แรงเข่าจุดไฟฟ้า 17) จำกัด แรงไฟฟ้า 18) ปัจจัยพื้นที่ 19) การวิเคราะห์แกนเหล็กและการวัดลูปหลัก | 1) การวัดอัตราส่วนการเลี้ยว 2) การตรวจสอบอัตราส่วนและมุม 3) การทดสอบขั้ว 4) การทดสอบลักษณะการกระตุ้น 5) การทดสอบความต้านทานการขดลวดปฐมภูมิ 6) การทดสอบความต้านทานทุติยภูมิทุติยภูมิ 7) การวัดภาระรอง |
คุณสมบัติหลักและข้อดีสำหรับ GDVA-405 Transformer Tester ปัจจุบัน:
GDVA-405 เครื่องทดสอบหม้อแปลง CT PT Tester CT PT เหมาะสำหรับการทดสอบในห้องปฏิบัติการและภาคสนาม
ซึ่งสามารถสร้าง AC ของกระแส 0-180V และ 0.001-5A เป็นตัวอย่าง CT
ความแม่นยำในการทดสอบคือ 0.02%(ทั่วไป), 0.1%(รับประกัน)
ซึ่งสามารถทดสอบ CT ทุกประเภท: M, P, TPY, BUSHHING CT, GIS CT.ETC
รายการทดสอบทั้งหมดสามารถเสร็จสิ้นได้ในครั้งเดียว
แรงดันไฟฟ้าจุดสูงสุดคือ 60kV
เปรียบเทียบเส้นโค้งการกระตุ้นกับเส้นโค้งการกระตุ้นที่บันทึกไว้ในหน้าต่างเดียวกัน
คอมพิวเตอร์ในตัวรองรับซอฟต์แวร์แอปพลิเคชันที่ทรงพลัง
ช่วงการวัดที่กว้างเป็นพิเศษ
พารามิเตอร์สำหรับเครื่องวิเคราะห์ GDVA-405 CT PT:
| 1 | มาตรฐานทดสอบ | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
| 2 | แหล่งจ่ายไฟ | AC220V ± 10%, 50/60Hz ± 10%(สนับสนุนปรับแต่งให้เป็น AC127V หรือ AC110V) |
| 3 | เอาต์พุตแรงดันไฟฟ้า | 0.1-180V (AC) |
| 4 | เอาต์พุตปัจจุบัน | 0.001-5A (RMS) |
| 5 | กำลังไฟ | 500va |
| 6 | สูงสุด การวัดแรงดันไฟฟ้าเข่า | 60kV |
| 7 | การวัดปัจจุบัน พิสัย | 0-10A (เปลี่ยนโดยอัตโนมัติ ช่วง 0.1/0.4/2/10a) ข้อผิดพลาด: <± 0.1%+0.01%FS |
| 8 | ช่วงการวัดแรงดันไฟฟ้า | 0-200V (เปลี่ยนช่วงโดยอัตโนมัติใน 1V/10V/70V/200V) ข้อผิดพลาด: <± 0.1%+0.01%FS |
| 9 | ช่วงการวัดอัตราส่วน | 1 ~ 35000 1 ~ 2000, ข้อผิดพลาด <0.05% 2000 ~ 5000, ข้อผิดพลาด <0.1% 5000 ~ 35000, ข้อผิดพลาด <0.2% |
| 10 | การวัดเฟส | ข้อผิดพลาด: ± 2 นาที ปณิธาน: 0.01 นาที |
| 11 | ช่วงการวัดความต้านทานที่คดเคี้ยว | 0-8KΩ (เปลี่ยนช่วงโดยอัตโนมัติใน 2 ohm/20 ohm/80 ohm/800 ohm/8 kohm) ข้อผิดพลาด: <0.2%RDG+0.02%fs ความละเอียดสูงสุด: 0.1mΩ |
| 12 | การวัดอุณหภูมิ | -50-100 องศาเซลเซียส; ข้อผิดพลาด <3 องศาเซลเซียส |
| 13 | ช่วงภาระรอง CT | 0-160OHM (เปลี่ยนช่วงโดยอัตโนมัติใน 2OHM/20OHM/80OHM/160OHM) ข้อผิดพลาด: <0.2%RDG+0.02%fs ความละเอียดสูงสุด: 0.001ohm |
| 14 | ช่วงภาระรองของ PT | 0-80KOHM (เปลี่ยนช่วงโดยอัตโนมัติใน 800OHM/8KOHM/80KOHM) ข้อผิดพลาด: <0.2%RDG+0.02%FS ความละเอียดสูงสุด: 0.1ohm |
| 15 | ช่วงการวัดอัตราส่วน PT | 1-35000 1-10000, ข้อผิดพลาด <0.1%, 10,000-35000, ข้อผิดพลาด <0.2% |
| 16 | การวัดข้อผิดพลาดของอัตราส่วน PT | ข้อผิดพลาดทั่วไป <0.05% ข้อผิดพลาดสูงสุด <0.1% |
| 17 | ข้อผิดพลาดสูงสุดของการวัดมุมเฟส PT | <3 นาที |
| 18 | ความจุหน่วยความจำ | > 1,000 กลุ่มผลการทดสอบ |
| 19 | ทำการประเมินผลการทดสอบตามมาตรฐานที่เลือก ทำรายงานคำสำหรับผลการทดสอบ ทำรายงานคำหนึ่งครั้งสำหรับบันทึกการทดสอบหลายกลุ่มบนพีซี คำนวณข้อผิดพลาดอัตราส่วนและข้อผิดพลาดมุมเฟสที่ภาระจัดอันดับและภาระการทำงานในการทดสอบครั้งเดียว เปรียบเทียบเส้นโค้งการกระตุ้นกับเส้นโค้งการกระตุ้นที่บันทึกไว้ในหน้าต่างเดียวกัน | |
คุณลักษณะใหม่-ควบคุม GDVA-405 เครื่องทดสอบหม้อแปลงปัจจุบันโดยแล็ปท็อปของคุณ (ต้องการการปรับแต่ง):
