GDVA-405
CHONGQING GOLD
9030849000
GDVA-405

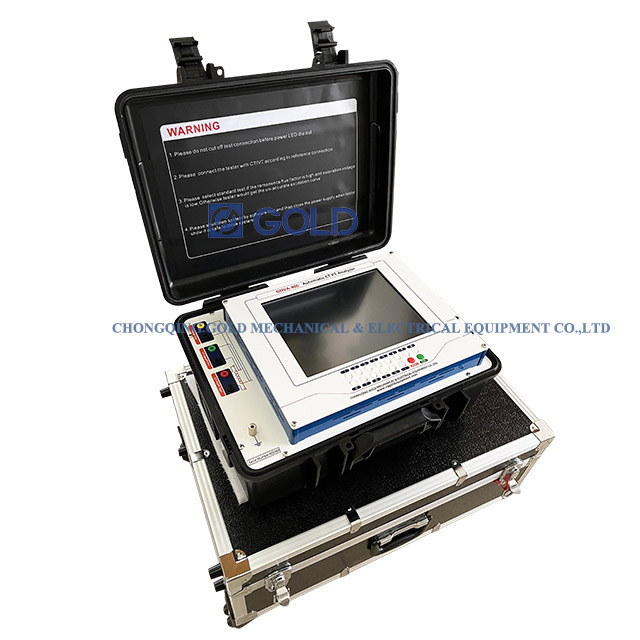

Touch Screen CT PT Tester Automatic ปัจจุบัน Transformer CT PT Analyzer
คุณสามารถตั้งค่าพารามิเตอร์ทางด้านซ้ายและเดินสายตาม แผนภาพการเดินสายที่ด้านบนขวา
การตั้งค่าหนึ่งสามารถทดสอบพารามิเตอร์ทั้งหมดของ CT เช่นอัตราส่วน CT และมุมเฟสความต้านทานที่คดเคี้ยวภาระทุติยภูมิเส้นโค้งการกระตุ้น ฯลฯ
และพารามิเตอร์ทั้งหมดจะปรากฏบนหน้าจอ คุณสามารถคลิกปุ่มด้านล่างเพื่อดูผลการทดสอบ
ขั้นตอนการทดสอบสำหรับเครื่องทดสอบ GDVA-405 CT PT
1) เชื่อมต่อเครื่องวิเคราะห์กับตัวอย่าง CT ตามคู่มือผู้ใช้
2) คลิกปุ่มการวิเคราะห์ CT ใน "รอการทดสอบใหม่ " สถานะ
3) ตั้งค่าพารามิเตอร์สำหรับการทดสอบการวิเคราะห์ CT
4) เรียกใช้การทดสอบหลังจากคลิกปุ่มเริ่มต้น
5) รอการทดสอบการวิเคราะห์ CT
6) ผลการทดสอบการทดสอบ
คุณสมบัติสำหรับ GDVA-405 CT PT Tester
GDVA-405 เครื่องทดสอบ CT PT อัตโนมัติสามารถทดสอบประเภท M/P/TP, บูชและประเภท GIS CT
ความแม่นยำคือ 0.02% (ทั่วไป), 0.1% (รับประกัน)
อัตราส่วนการตรวจสอบถึง 35000: 1
ตรวจสอบจุดเข่าถึง 60000V
สามารถบันทึกรายงานมากกว่า 100,000 ฉบับในพื้นที่จัดเก็บในท้องถิ่นและซอฟต์แวร์รายงานสนับสนุนที่ใช้บนชุดและบนพีซีสำหรับการจัดการและวิเคราะห์รายงาน
มาตรฐาน: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 ผลลัพธ์ที่บันทึกไว้ในรูปแบบคำ
รายงานสามารถถ่ายโอนไปยังแฟลชดิสก์ผ่านพอร์ต USB และดูและพิมพ์รายงานบนคอมพิวเตอร์
รายงานสามารถปรับแต่งได้
จอแสดงผล LCD ที่อ่านได้จากแสงแดดในท้องถิ่นหน้าจอสัมผัส 2.1 นิ้วภายในระบบ Windows ในตัว
ติดตามรายการทดสอบสามารถ ดำเนินการโดยอัตโนมัติในครั้งเดียว
| รายการทดสอบสำหรับหม้อแปลงปัจจุบัน (CT) | รายการทดสอบสำหรับหม้อแปลงที่มีศักยภาพ (PT) |
|
|
พารามิเตอร์สำหรับ GDVA-405 CT PT Tester
| 1 | มาตรฐานทดสอบ | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
| 2 | แหล่งจ่ายไฟ | AC220V ± 10%, 50/60Hz ± 10 %(สนับสนุนปรับแต่งเป็น AC127V หรือ AC110V) |
| 3 | เอาต์พุตแรงดันไฟฟ้า | 0.1-180V (AC) |
| 4 | เอาต์พุตปัจจุบัน | 0.001-5A (RMS) |
| 5 | กำลังไฟ | 500va |
| 6 | สูงสุด การวัดแรงดันไฟฟ้าเข่า | 60kV |
| 7 | ช่วงการวัดปัจจุบัน | 0-10A (เปลี่ยนโดยอัตโนมัติ ช่วง 0.1/0.4/2/10a) ข้อผิดพลาด: <± 0.1%+0.01%FS |
| 8 | ช่วงการวัดแรงดันไฟฟ้า | 0-200V (เปลี่ยนช่วงโดยอัตโนมัติใน 1V/10V/70V/200V) ข้อผิดพลาด: <± 0.1%+0.01%FS |
| 9 | ช่วงการวัดอัตราส่วน | 1-35000 1-2000, ข้อผิดพลาด <0.05% 2000-5000, ข้อผิดพลาด <0.1% 5,000-35000, ข้อผิดพลาด <0.2% |
| 10 | การวัดเฟส | ข้อผิดพลาด: ± 2 นาที ความละเอียด: 0.01 นาที |
| 11 | ช่วงการวัดความต้านทานที่คดเคี้ยว | 0-8KΩ (เปลี่ยนช่วงโดยอัตโนมัติใน 2 ohm/20 ohm/80 ohm/800 ohm/8 kohm) ข้อผิดพลาด: <0.2%RDG+0.02%fs ความละเอียดสูงสุด: 0.1mΩ |
| 12 | การวัดอุณหภูมิ | -50 ~ 100 ℃; ข้อผิดพลาด <3 ℃ |
| 13 | ช่วงภาระรอง CT | 0-160OHM (เปลี่ยนช่วงโดยอัตโนมัติใน 2OHM/20OHM/80OHM/160OHM) ข้อผิดพลาด: <0.2%RDG+0.02%fs ความละเอียดสูงสุด: 0.001ohm |
| 14 | ช่วงภาระรองของ PT | 0-80KOHM (เปลี่ยนช่วงโดยอัตโนมัติใน 800OHM/8KOHM/80KOHM) ข้อผิดพลาด: <0.2%RDG+0.02%FS ความละเอียดสูงสุด: 0.1ohm |
| 15 | ช่วงการวัดอัตราส่วน PT | 1-35000 1-10000, ข้อผิดพลาด <0.1%, 10,000-35000, ข้อผิดพลาด <0.2% |
| 16 | การวัดข้อผิดพลาดของอัตราส่วน PT | ข้อผิดพลาดทั่วไป <0.05% ข้อผิดพลาดสูงสุด <0.1% |
| 17 | การวัดมุมของเฟส PT | ข้อผิดพลาดสูงสุด: <3 นาที |
| 18 | ความจุหน่วยความจำ | > 1,000 กลุ่มผลการทดสอบ |
| 19 | ทำการประเมินผลการทดสอบตามมาตรฐานที่เลือก ทำรายงานคำสำหรับผลการทดสอบ ทำรายงานคำหนึ่งครั้งสำหรับบันทึกการทดสอบหลายกลุ่มบนพีซี คำนวณข้อผิดพลาดอัตราส่วนและข้อผิดพลาดมุมเฟสที่ภาระจัดอันดับและภาระการทำงานในการทดสอบครั้งเดียว เปรียบเทียบเส้นโค้งการกระตุ้นกับเส้นโค้งการกระตุ้นที่บันทึกไว้ในหน้าต่างเดียวกัน | |
