GDJB-PC6
GOLD
9031809090

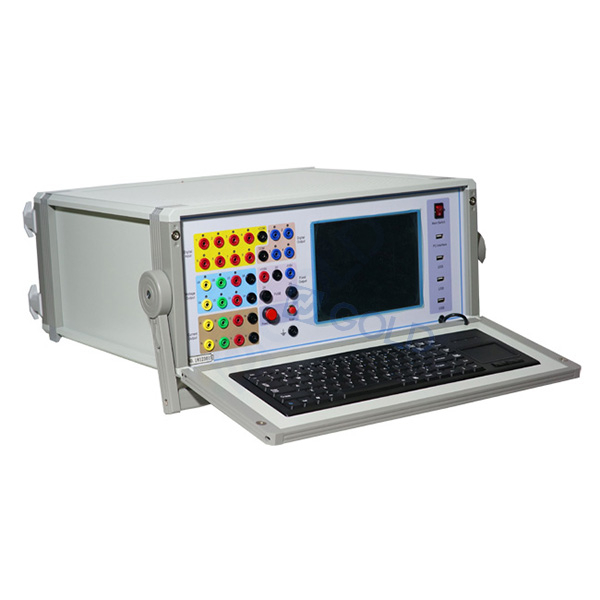

GDJB-PC6 การป้องกันหกเฟสทั่วไปพร้อมชุดทดสอบไฟฟ้า ใช้แรงดันไฟฟ้า 6 -phase มาตรฐาน, เอาต์พุตปัจจุบัน 6 -phase, แรงดันไฟฟ้า AC 120V/เฟส, ปัจจุบัน 30A/เฟสและสูงถึง 180A ในขั้นตอนเดียวกัน 6 ขั้นตอน
พารามิเตอร์หลัก
ช่องปัจจุบัน | มาตรฐาน 6 |
ช่องแรงดันไฟฟ้า | มาตรฐาน 6 |
ช่วงเอาต์พุตกระแสไฟฟ้ากระแสสลับ | 30A/เฟสหรือ 180A (เฟส 6) |
ช่วงเอาท์พุทปัจจุบัน DC | DC 10A/Stage |
ช่วงเอาต์พุตแรงดันไฟฟ้า AC | ร่วมกัน 120V/เวที |
ช่วงเอาต์พุตแรงดันไฟฟ้า DC | กระแสตรง 160V/เวที |
แหล่งกำเนิด AC
เอาท์พุท ความแม่นยำ | 0.2% |
6 เฟสเอาต์พุตกระแสต่อเฟสเอาต์พุต (ค่าที่ถูกต้อง) | 0 ~ 30a |
3 เฟสเอาท์พุทออกแต่ละเฟสเอาต์พุต (ค่าที่ถูกต้อง) | 0 ~ 30a |
6 เฟส 6 ในเอาต์พุตคู่ขนาน | 180A |
ค่าปัจจุบันเฟสอนุญาตให้ทำงานเป็นเวลานาน | 10a |
กระแสไฟ เอาต์พุตสูงสุด pเครื่องตัด | 300VA/เวที |
6 เฟส 6 เฟส 6 เฟส 6 | 1,000VA |
ฉบับที่ 6 เอาต์พุตสูงสุดที่อนุญาตเวลาทำงานในกระแสคู่ขนาน | 10s |
ช่วงความถี่ | 20 ~ 1000Hz; ความแม่นยำ: 0.001Hz |
มีความกลมกลืนกัน ยุค | 2 ถึง 20; ขั้นตอน: 0 ~ 360 °; ความแม่นยำ: 0.1 ° |
แหล่งจ่ายไฟ DC
กระแสเอาต์พุต | 0~±10a /เวที |
แรงดันโหลดเอาต์พุตสูงสุด | 20V |
ความแม่นยำ | 0.2 % |
แหล่งแรงดันไฟฟ้า AC
ความแม่นยำ | 0.2% |
เอาต์พุตแรงดันไฟฟ้าเฟส (ค่าที่ถูกต้อง) | 0~ 120V |
แรงดันไฟฟ้า /แรงดันไฟฟ้าแรงดันไฟฟ้า | 80VA/100VA |
เอาต์พุตแรงดันไฟฟ้าลวด (ค่าที่ถูกต้อง) | 0~ 240V |
ช่วงความถี่ | 20 ~ 1000Hz |
มีความกลมกลืนกัน ยุค | 1 ~ 20 |
แหล่งแรงดันไฟฟ้า DC
เอาต์พุตแรงดันไฟฟ้าเฟส ขอบเขต | 0 ~ ± 160V |
ความแม่นยำ | 0.2 % |
ช่วงเอาต์พุตแรงดันไฟฟ้า | 0 ~ ± 320V |
แรงดันไฟฟ้า /แรงดันไฟฟ้าแรงดันไฟฟ้า | 70VA/140VA |
สวิตช์
สลับเทอร์มินัลอินพุต | 10 คู่ |
ติดต่อที่ว่างเปล่า | 1-20MA, 24V |
พลิกที่มีศักยภาพ | "0 ": 0~ ++6V DC ระดับต่ำ; "1 ": + +11~ ++ระดับสูง 250V DC |
เปลี่ยนเทอร์มินัลเอาต์พุต | 8 คู่ กระแสตรง: 220V/0.2a; ร่วมกัน: 220V/0.5a. |
การวัดเวลา
ขอบเขต | 0.1ms ~ 9999S |
ความแม่นยำ | <0.1ms |
ขนาดและน้ำหนัก
ด้าน | 455 × 530 × 220 มม. |
น้ำหนัก | 32 กิโลกรัม |
แหล่งจ่ายไฟ | AC220V ± 10 %; 50Hz/60Hz |
อุณหภูมิในการทำงาน | -10 ~+50 ℃ |
ลักษณะเฉพาะ:
เครื่องโฮสต์แบบฝังตัวพร้อมกับการเขียนโปรแกรมขนาดใหญ่ CPLD (อุปกรณ์ตรรกะการเขียนโปรแกรมที่ซับซ้อน);
เอาท์พุท 12 ช่อง D/A ในคอมพิวเตอร์ในเวลาเดียวกัน
ตรงตามข้อกำหนดทั้งหมดของการทดสอบในไซต์ คอมพิวเตอร์ตัวประมวลผลสัญญาณดิจิตอลขนาดเล็ก ไม่เพียง แต่ทดสอบรีเลย์และตัวป้องกันแบบดั้งเดิมเท่านั้น แต่ยังรวมถึงรีเลย์คอมพิวเตอร์ไมโครที่ทันสมัยสำหรับการป้องกันความแตกต่างของหม้อแปลงและอุปกรณ์ถ่ายโอนมันเป็นพิเศษ
บอร์ดควบคุมหลักคือสถาปัตยกรรม DSP + FPGA 16 -bit DAC เอาท์พุทแต่ละรอบจะสร้างคลื่นไซน์ความหนาแน่นสูง 2,000 คะแนนไปยังคลื่นพื้นฐานซึ่งช่วยปรับปรุงคุณภาพการหยักและความแม่นยำของเครื่องมือทดสอบอย่างมาก
ใช้แอมพลิฟายเออร์เชิงเส้นสูง ทั้งสองรับรองความถูกต้องของกระแสต่ำและยังสามารถรับรองความเสถียรของกระแสสูง
แอมพลิฟายเออร์พลังงานเชิงเส้นที่แม่นยำสูงเอาต์พุตแรงดันไฟฟ้า 6 ตัวและเอาต์พุตปัจจุบัน 6 เอาท์พุท;
8 -inch หน้าจอ LCD จัดเตรียมพอร์ตการเชื่อมต่อแป้นพิมพ์/เมาส์และพอร์ต 2USB, พอร์ต 2 RS232, สื่อสารกับพีซีและอุปกรณ์สื่อสารอื่น ๆ
พกพาง่ายเหมาะสำหรับการทดสอบที่ยืดหยุ่นและการทำงานภาคสนาม
การป้องกันตัวเองอย่างชาญฉลาด;
อินพุตสลับช่องสัญญาณ 10 ช่องและเอาต์พุตการสลับช่อง 8 รายการ ผู้ติดต่ออินพุตคือการติดต่อที่มีศักยภาพของผู้ติดต่อฟรีและ 0-250V ซึ่งสามารถใช้ได้กับตัวเลือกข้อมูลประจำตัวอัจฉริยะ
ฟังก์ชั่นซอฟต์แวร์ไบนารีและทรงพลัง
แหล่งจ่ายไฟ DC สองชุด, 110VDC/1.0A และ 220VDC/0.6A ไม่จำเป็นต้องตั้งค่าและปรับซอฟต์แวร์ (ไม่บังคับ);
