GDJF-4
CHONGQING GOLD
9030849000
GDJF-4

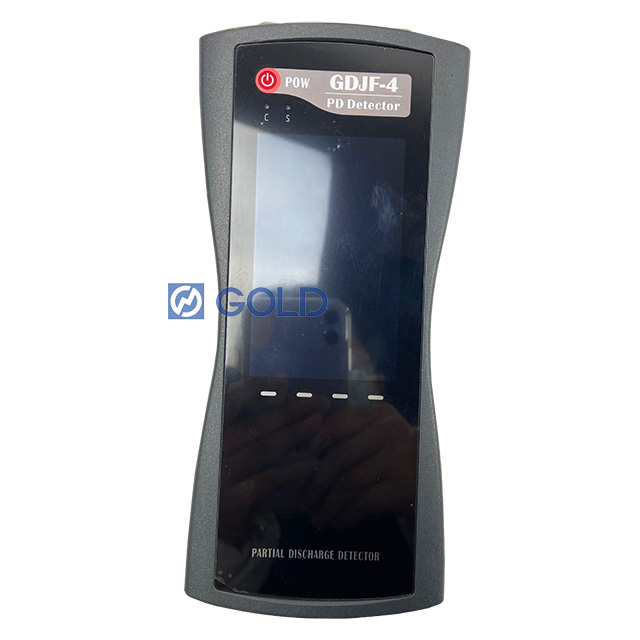

เครื่องตรวจจับการปล่อยพกพา PD (ด้วยโหมดการปล่อย)
ปลายด้านหน้าของเครื่องขนาดใหญ่นั้นมาพร้อมกับเซ็นเซอร์อัลตราโซนิกที่ไม่ติดต่อและเซ็นเซอร์ TEV ในตัว หากไม่มีเซ็นเซอร์ภายนอกสามารถปล่อยตู้สวิตช์แรงดันไฟฟ้าสูงได้ หากจำเป็นต้องตรวจจับบางส่วนของหม้อแปลง, GIS, สะพาน, สายเคเบิลและอุปกรณ์อื่น ๆ คุณจะต้องเชื่อมต่อเซ็นเซอร์พิเศษที่สอดคล้องกันผ่านพอร์ตส่วนขยายเซ็นเซอร์ที่ด้านล่างของโฮสต์ โฮสต์สามารถสลับโหมดการวัดได้โดยอัตโนมัติตามเซ็นเซอร์ที่แตกต่างกัน เซ็นเซอร์ที่สามารถเชื่อมต่อกับผลิตภัณฑ์สามารถอ้างถึงส่วนเสริมของตารางที่ 1 ในรายการกำหนดค่าผลิตภัณฑ์
ตารางที่ 1
1. ฟังก์ชั่น
1) กำหนดค่าเซ็นเซอร์ที่แตกต่างกันเพื่อให้ได้การตรวจจับการคายประจุบางส่วนของอุปกรณ์ไฟฟ้าที่มีแรงดันไฟฟ้าสูงเกือบทั้งหมด
2) ให้รูปแบบคลื่นโดเมนเวลา, PRPD, PRP และโหมดการปล่อยอื่น ๆ เพื่อให้ได้การวิเคราะห์ประเภทการปล่อยที่แตกต่างกัน
3) อินเทอร์เฟซมนุษย์ -เครื่องจักรที่เป็นมนุษย์ส่งเสริมการจัดการข้อมูลของอุปกรณ์ที่แตกต่างกัน
4) เซ็นเซอร์อัลตราโซนิกในตัวและแรงดันไฟฟ้ากราวด์ชั่วคราว (ต่อไปนี้จะเรียกว่าเซ็นเซอร์ TEV) สามารถเชื่อมต่อกับเซ็นเซอร์พิเศษ (เช่นหม้อแปลง, GIS, GIS, สายไฟเหนือศีรษะ, สายเคเบิล ฯลฯ );
5) การใช้วิธีการตรวจจับแบบไม่รุกล้ำไม่จำเป็นต้องปิดแหล่งจ่ายไฟในระหว่างกระบวนการทดสอบไม่จำเป็นต้องใช้แหล่งกำเนิดแรงดันไฟฟ้าสูงอื่น ๆ ซึ่งสะดวกกว่าการใช้งานมากกว่าเครื่องตรวจจับการปล่อยพัลส์แบบดั้งเดิม
6) ช่วงการทดสอบแบนด์วิดท์คือ 30kHz-2.0GHz ซึ่งเหมาะสำหรับหลักการตรวจจับของแถบความถี่ต่างๆ
2. แอปพลิเคชัน
บริษัท ผลิตไฟฟ้าและ บริษัท ผลิตไฟฟ้า
ระบบรถไฟ
ระบบพลังงานในอุตสาหกรรมปิโตรเคมี
การทดสอบอากาศ
การตรวจจับอัตโนมัติ
3. ดัชนีทางเทคนิค
การวัด TEV | ae การวัด | ||
ช่วงการวัด | 0-60 DBMV | ช่วงการวัด | -6dbμv-68dbμv |
แก้ปัญหา | 1dB | แก้ปัญหา | 1dB |
แม่นยำ | ± 1dB | แม่นยำ | ± 1dB |
ชีพจรที่ใหญ่ที่สุดของแต่ละรอบ | 1400 | ช่วงความถี่ | 20-200 kHz |
วง | 3-100mhz | ||
การวัด AA | การวัด UHF | ||
ช่วงการวัด | -6dBμv-68dBμv | ความถี่ในการตรวจจับ | 300-2000mhz |
แก้ปัญหา | 1dB | ช่วงการวัด | 0-60 DBMV |
แม่นยำ | ± 1dB | ความไว | <1dbm |
ความถี่ศูนย์เซ็นเซอร์ | 40 kHz | แถบความถี่เซ็นเซอร์ | 300-2000mhz |
การวัด HFCT | |
ความต้านทานการส่งเซ็นเซอร์ | 5mv/ma |
ความถี่ในการตรวจจับ | 1-30mHz |
ความไว | ≤50pc |
ฮาร์ดแวร์ | |
壳 | กล้ามเนื้อหน้าท้อง |
หน้าจอ | 4.0 -inch หน้าจอ LCD RGB, ความละเอียด 800*480 |
ความถูกต้องของการสุ่มตัวอย่าง | 12- บิต |
โหมดซิงโครนัส | การซิงโครไนซ์ภายในการซิงโครไนซ์ภายนอก |
ตัวเชื่อมต่อ | อินเทอร์เฟซ USB (เช่นอินพุตที่ชาร์จ) แจ็คชุดหูฟังเสียงสามมิติสามมิติ อินเทอร์เฟซอินพุตเซ็นเซอร์ภายนอก wifi |
หูฟัง | ขั้นต่ำ8Ω |
การ์ด SD | การกำหนดค่ามาตรฐาน 16G -64G |
แบตเตอรี่ในตัว | แบตเตอรี่ลิเธียม 3.7v/5000mah |
เวลาทำการ | ประมาณ 6 ชั่วโมง |
เครื่องชาร์จ | AC 90-264V หรือ DC 5V |
ติดต่อเรา
ติดต่อ: Christine Gou
whatsapp/wechat: +86 15123029885
มือถือ: +86 15123029885
อีเมล: gold05@hy- Industry.com
